难度：
使用次数：130
入库时间：2011-06-28作图题
（1）如图，静止在斜面上的物体受到＿＿＿个力的作用，画出它所受斜面支持力的示意图。
（2）如图所示的是汽车液压刹车装置的一部分。该装置中AOB实为一个杠杆，O是杠杆的支点，请画出刹车时它所受的动力F1、阻力F2和动力臂L1。
（3）请标出通电螺线管两端的极性，并画出图中放置的小磁针北极在螺线管通电时的受力方向（黑色部分表示小磁针的N极）。
-
难度：
使用次数：71
入库时间：2011-06-28
电路的识别与连接

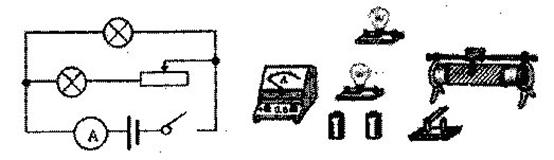

（1）根据左图所示的电路图，用笔划线代替导线，将右图所示的实物图连接起来。（要求：导线不能交叉。）

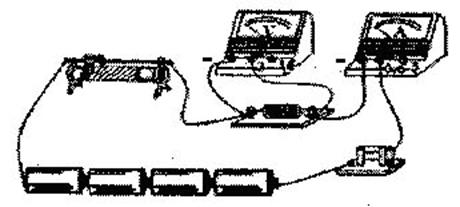

（2）用“伏安法”测电阻的实验中，某同学连接了如图所示的电路，电路连接中存在几处错误和不足，请你找出来（待测电阻值约为15Ω）。
①＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿；
②＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿；
③＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
-
难度：
使用次数：119
入库时间：2011-06-28
某同学在练习电路连接的实验中，根据如图所示的电路图连接了实物。检查电路连接无误后，闭合开关，观察到灯泡L1比灯泡L2亮一些。他猜想：灯泡L1靠近电池的正极，通过的电流比灯泡L2中的大，所以更亮一些。请你设计实验，验证这个猜想是错误的。
实验方案：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿（所需仪器不限）。
灯泡L1比L2亮的原因是：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
-
难度：
使用次数：133
入库时间：2011-06-28
在“探究电流与电压、电阻关系”的实验中：
（1）如图所示的电路未完成连接，请你将电路连接完整（用笔划线代替导线）。
（2）实验数据记录如下：
表1 U＝3V
实验次序
R/Ω
I/A
1
5
0.6
2
10
0.3
3
20
0.15
表2 R＝20Ω
实验次序
U/V
I/A
1
2
0.1
2
4
0.2
3
6
0.3
分析表1数据，可以得出的结论是：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
分析表2数据，可以得出的结论是：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
-
难度：
使用次数：60
入库时间：2011-06-28
在探究“杠杆平衡条件”的实验中：
（1）某同学将杠杆悬挂起来，发现杠杆的右端低，左端高，他应该将杠杆两端的平衡螺母向＿＿＿＿调节，使杠杆在＿＿＿＿位置平衡。
（2）在杠杆两端挂钩码，不断改变动力或动力臂的大小，调节阻力或阻力臂的大小，使杠杆在原来的位置重新平衡，记录数据如下表：
实验次序
动力F1/N
动力臂L1/cm
阻力F2/N
阻力臂L2/cm
1
2.0
5
1.0
10
2
2.0
10
2.0
10
3
3.0
10
2.0
15
根据表中的数据你得出杠杆的平衡条件是：＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
（3）根据第2次实验数据有同学得出杠杆的平衡条件是：动力＋动力臂＝阻力＋阻力臂。他得出此错误结论的原因是：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
