请在图的两个虚线框内,选填 “电源”和 “开关”的符号,并满足当开关都闭合时两灯组成并联电路。
母亲节,小雨和妈妈去看望奶奶。在高速公路上,坐在客车车窗旁的小雨感觉道路两旁的树木在疾速后退。当她推开车窗玻璃时,长长的披肩秀发被 “吸”到了窗外。请你用所学的物理知识解释上述两种现象。
小豪用如图所示的实验器材探究“平面镜成像特点”,请你帮他完成下列问题:
(1)为了便于观察,该实验最好在 环境申进行 (填 “较明亮”或 “较黑暗”);
(2) 实验中观察到蜡烛A在玻璃板后面有两个几乎重叠的像,这是由于 造成的;
(3) 如果将蜡烛A向玻璃板靠近,像的大小会 。
小梦同学在用天平和量筒测盐水密度的实验中。

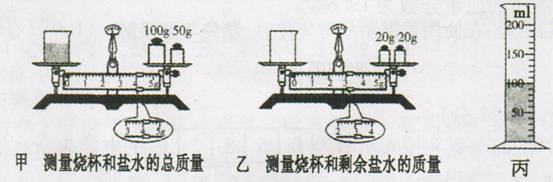

(1)他用调好的天平按图11中甲、乙、丙的顺序进行实验,根据图中数据可知道,量筒申盐水的质量是 g,体积是 ml,盐水的密度是 kg/m3。(每空1分)
(2)在交流讨论的过程申,同组的小雨提出了另一种实验方案,其实验步骤:①用天平测出空量筒的质量;②往量筒中倒入适量的盐水,测出盐水的体积;③用天平测出量筒和盐水的总质量。对上述实验步骤你所持的观点是 ( ) (2 分)
A.能测出盐水的密度且步骤合理
B.测出盐水的密度偏小,不可取
C.易使量筒从天乎上倾斜而摔碎,不宜提倡
小豪在“测定小灯泡电功率”的实验申,小灯泡的额定电压为2.5V,电阻约为10Ω。(1)如图所示是他连接的实验电路,其中有不根导线连接错误。请你在错误的导线上画“×”,并用笔画线代替导线画出正确的导线。
(2)电路连接正确后,闭合开关,发现小灯泡不亮,电压表有示数,电流表指针几乎不动,产生这十现象的原因是 。
(3)排除故障后,继续实验,并根据实验数据画出如图所示的U-I图像,计算出小灯泡的额定功率是 W ,请你将小灯泡正常工作时的电流在如图的电流表中标出。
(4)根据图像可判断小灯泡的电阻随电压升高逐渐 ,原因是 。
