难度：
使用次数：113
入库时间：2011-06-23如右下图所示，其中“
” 是电阻箱，电源电压恒定但未知，现再给你一只电压表，请你想法测出未知电阻Rx的大小。
(1)请把电压表画在右图中的合理位置上。
（2）实验步骤：
a. ；
b. 。
（3）Rx经的表达式： Rx= 。
（4）此实验过程中运用的探究方法是 。
-
难度：
使用次数：174
入库时间：2011-06-23
小华和他的兴趣小组利用如下图所示的滑轮组进行实验，人以600N的力向下拉绕在滑轮组上的绳子的一端，10秒钟绳子下端移动了1.5m，重物上升0.5m，已知该滑轮组的效率为70％（g取10N/kg）。
（1）画出小华兴趣小组所用滑轮组的绕线情况。
（2）人的拉力做功的功率是多少？
（3）被吊起重物的质量是多少？
-
难度：
使用次数：194
入库时间：2011-06-23

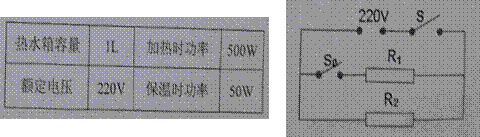

如下表及图所示，是某电热饮水机说时书的一些数据和电路原理图，该电热饮水机有加热和保温两种工作状态（由机内的温控开关S0控制）。求：
（1）当开关S闭合，开关S0断开时，饮水机的功率是多大？
（2）保温电阻R2的阻值是多少？
（3）若正常工作时，该电热器加热的效率为90％，将满热水箱的水从20℃加热到95℃需要多长时间？（C水=4.2×103J/kg·℃）
