难度：
使用次数：79
入库时间：2011-06-23小明同学利用电池组、电流表、电压表、滑动变阻器、开关和导线，做测定额定电压为2.5V的小灯泡电阻的实验。

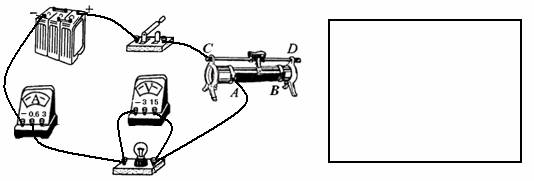

（1）请你根据图所示的实物连线图，在图的虚线框内画出该实验的电路图。
（2）连接电路时，应将开关断开；闭合开关前，滑动变阻器的滑片P应滑在 端。
（3）小明同学闭合开关后，发现小灯泡不亮，但电流表有示数，接下来应进行的操作是 （选填字母序号）a.“检查电路是否断路”、b.“更换小灯泡”、c.“移动滑动变阻器测算观察小灯泡是否发光”
（4）右表中的数据是按正确的操作测得的，根据表中的数据计算出三次小灯泡的阻值不相等，且随电压的增大而增大，其原因是 。
实验次数
1
2
3
电压（V）
2
2.5
3
电流（A）
0.22
0.24
0.26
灯丝电阻（Ω）
9.09
10.42
11.54
-
难度：
使用次数：137
入库时间：2011-06-23
小刚同学想测出一个实心塑料球的密度，但是发现塑料球放在水中会漂浮在水面上，无法测出它的体积。小刚设计了以下实验步骤：

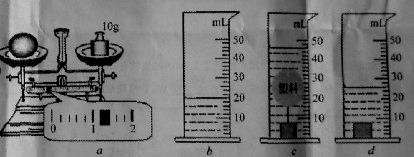

A．用天平测量塑料球的质量，天平平衡时如图a所示。记录塑料球质量为m；
B．把适量的水倒进量筒中如图b所示，记录此时水的体积为V1；
C．用细线在塑料球下吊一个小铁块放入水中，静止时如图c所示，记录此时量筒的示数为V2；
D．把小铁块单独放入水中静止时如图d所示，记录此时量筒的为V3；
E．利用密度公式计算出结果。
根据上述实验过程，回答下列问题。
（1）实验中使用天平测出塑料球的质量m＝ g，塑料球的体积V＝ cm3，计算出塑料球的密度ρ＝ g/cm3.
（2）实验拓展：本实验中若不用天平，只在B、C、D三个步骤中增加一个步骤也可以测出塑料球的密度。请你写出这个操作步骤 。
根据你补充的步骤，写出计算塑料球密度的表达式 。（用字母表示，水的密度为ρ水）
-
难度：
使用次数：167
入库时间：2011-06-23
如图所示，小灯泡L标有“6V3W”字样，滑动变阻器的最大阻值为100Ω，电压表的量程是0－15V，闭合开关后，移动滑动变阻器，使电压表的示数为6V，这时灯泡正常发光，求：（1）电源电压。（2）当滑动变阻器接入电路中的电阻是28Ω时，小灯泡消耗的实际功率。
-
难度：
使用次数：762
入库时间：2011-06-23
图甲是内胆为铝质材料的电饭锅，内部电路如图乙所示，R1是加热电阻，阻值为48.4Ω；R2是限流电阻，阻值为484Ω。煮饭时，接通电源（220V50Hz），闭合手动开关S1，电饭锅处在加热状态。当锅内食物温度达到103℃时，开关S1会自动断开，断开后若无外力作用则不会自动闭合，S2是一个自动温控开关，当锅内食物温度达到80℃时会自动断开，温度低于70℃时会自动闭合。（已知水的比热容为4.2×103J/(kg. ℃);查表可知铝的熔点为660℃）
请解答下列问题：
（1）如果接通电源后没有放入食物就闭合开关S1，电饭锅 的内胆是否会熔化？为什么？
（2）在保温和加热两种情况下，电饭锅消耗的电功率之比是多少？
（3）若在一个标准大气压下将温度为20℃，质量为2.5kg的水烧开需要16min40s，求电饭锅正常工作时电能转化为内能的效率是多少？
-
难度：
使用次数：992
入库时间：2011-06-23
图是某车站厕所的自动冲水装置，圆柱体浮筒A的底面积为400cm2，高为0.2m，盖片B的面积为60cm2（盖片B的质量，厚度不计）。连接AB是长为0.3m，体积和质量都不计的硬杆。当流进水箱的水刚好浸没浮筒A时，盖片B被撇开，水通过排水管流出冲洗厕所。（已知水的密度为1×103kg/m3,g=10N/kg）
请解答下列问题：
（1）当水箱的水刚好浸没浮筒A时，水对盖片B的压力是多少？
（2）浮筒A的重力是多少？
（3）水箱中水多深时盖片B又自动关上？
