难度：
使用次数：111
入库时间：2011-06-18按下列要求在答题卡上作图。

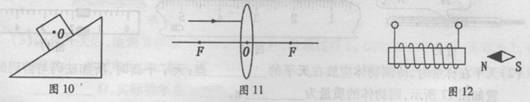

（1）重为20N的木箱静止在斜面上，请在图10中作出木箱受到重力的示意图。
（2）请在图11中画出入射光线通过凸透镜后的折射光线。
（3）请根据图12中小磁针静止时的指向，标出通电螺线管中的电流方向。
-
难度：
使用次数：57
入库时间：2011-06-18
作为宜居城市，福州近年来大力整治西湖、左海、内河，新建了琴亭湖，全力打造一个美丽的水城，较好地调节了福州市区的气温。请你用所学知识解释修建人工湖和内河可以调节气温的主要原因。
-
难度：
使用次数：66
入库时间：2011-06-18
福州首辆油电混合动力公交车于今年3月28日正式上路，这种公交车比普通公交车节能30%以上，百公里仅消耗柴油26kg，这些柴油完全燃烧放出的热量是多少？（柴油的热值q＝3.3×107J/kg）
-
难度：
使用次数：183
入库时间：2011-06-18
2011年4月12日，英国伦敦展出了新研发的“侦探猎犬”超音速汽车，如图13所示。该车功率极大，最大车速能达到1609km/h，创造了短期内无法超越的世界纪录。在一次测试中，“侦探猎犬”以400m/s的速度匀速直线行驶了2000m，受到水平方向的阻力为2×105N。问：在测试过程中，
（1）汽车受到水平方向的牵引力是多少？
（2）汽车牵引力所做的功和功率分别是多少？
（3）该车的外观设计成流线型，这样做的好处是什么？
-
难度：
使用次数：208
入库时间：2011-06-18
如图14甲所示电路，电源电压为6V不变，滑动变阻器的滑片P从a端移动到b端，定值电阻R1两端的电压随滑动变阻器R2阻值变化的图像如图14乙所示。问：
（1）当R2为10Ω时，电压表的示数是多少？
（2）当电压表示数为2V时，R1的阻值是多少？
（3）滑动变阻器的滑片P在b端时，电阻R1的功率是多少？
