难度：
使用次数：269
入库时间：2011-06-16图是用“瓶起子”起瓶盖的示意图。请画出动力F1对支点0的力臂，并画出阻力的示意图。
-
难度：
使用次数：1114
入库时间：2011-06-16
将图中的各器材连成电路。要求：L1灯和L2灯并联；开关S1只控制L1灯，开关S2控制L1灯和L2灯。
-
难度：
使用次数：87
入库时间：2011-06-16
某太阳能热水器的水箱内装有50kg的水，太阳光照射一段时间后，水温从20℃升高到60℃。水的比热容是4.2×103J／(kg·℃)，焦炭的热值是3.O×107J／kg。试求：(1)水吸收的热量是多少?
(2)这些热量相当于完全燃烧多少千克的焦炭?
-
难度：
使用次数：725
入库时间：2011-06-16

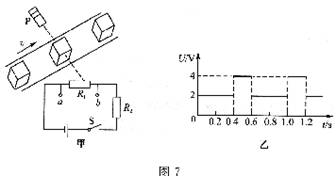

某工厂产品计数装置的示意图如图7甲所示。P为激光源，R1为光敏电阻(有光照射时，阻值变小)，a、b两端接“示波器”(示波器对电路无影响)，定值电阻R2为400Ω，电源电压为6V。水平传送带匀速运动，每当传送带上的产品通过激光束时，激光束会被产品挡住，示波器荧光屏上显示的R1两端电压与时间的关系图象如图7乙所示。
试求：(1)激光照射R1时，R1的阻值是多少?
(2)激光被产品挡住时，R1、R2消耗的总功率是多少?
(3)从0时开始计时，经过1min，传送带上通过计数装置的产品是多少个?
-
难度：
使用次数：203
入库时间：2011-06-16
水平地面上有一个重为4000N的箱子，箱子的底面积为4m2。现用起重机把箱子吊到3m高的位置，所用时间为10s，起重臂下的钢丝绳是绕在一个动滑轮上的，如图8所示。钢丝绳上的拉力为2500N。试求：
(1)起重机起吊前，箱子对地面的压强是多少?
(2)起重机起吊该箱子的机械效率是多少?
(3)钢丝绳上拉力的功率是多少?
