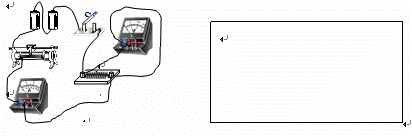

入库时间：2011-06-04小周同学在做探究“电流与电阻的关系”实验时，他设计连接了如图所示的实物连接图.
（1）请你依题中的实物连接图在上面的方框内画出相应的电路图.
（2）实验中，小周同学先将5Ω的电阻R接入电路，电路连接完全正确，将滑动变阻器阻值调至最大处，闭合开关S就直接读出了电流表的示数，并把数据记录在表格中.然后再分别用10Ω和20Ω的电阻替换5Ω电阻，重复上述操作.他在实验操作过程中的错误是没有保持电阻R的 不变.

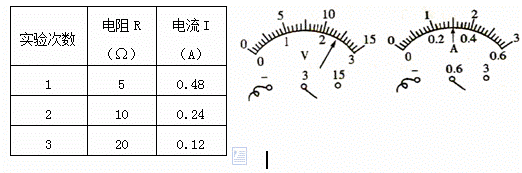

（3）小周同学发现错误后重新进行实验，得到的数据如下表所示.根据表中的实验数据得出的结
论是： .
（4）小周同学发现一个小灯泡，于是用这个小灯泡替换20Ω的电阻后，继续进行实验.电表测得示数如上图所示，可知小灯泡的阻值是 Ω.
-
难度：
使用次数：74
入库时间：2011-06-04
经过两年的物理学习，同学们使用过很多的实验基本仪器，请你利用使用过的实验基本仪器，设计一种方案区分出水和盐水，写出实验仪器及方法步骤.
-
难度：
使用次数：142
入库时间：2011-06-04
以下是在电学实验中遇到的一些情况，请分析出现这些情况的原因.

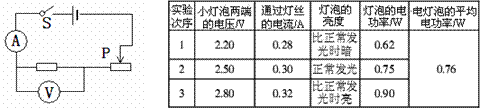

(1)小琦同学用如下图所示的电路来做“用伏安法测量电阻”的实验，电源电压为6 V，各元件完好，且电路连接正确．当他刚闭合开关S时，发现电压表的读数为6 V，则其原因为 ．
(2)晓刚同学在做完“测量小灯泡的电功率”的实验后(小灯泡的额定电压为2.5 V)，
及时完成了实验报告．实验报告中他设计了如下的表格，若该同学对实验现象的观察和数据的记录都正确，请你指出他所设计表格的错误是： ．
-
难度：
使用次数：92
入库时间：2011-06-04
为了探究滑动摩擦力的大小跟那些因素有关，小明同学在老师的指导下做了一系列实验.以下是部分实验步骤（实验过程保持木板水平且固定）：
第1次：把木块放在长木板上，用弹簧测力计水平拉动木块，使木块做匀速直线运动（图甲），读出弹簧测力计的示数，并记入下表中：
第2次：把木块侧放在长木板上，用同样方法拉动木块（图乙），读出弹簧测力计的示数，并记入下表中：
第3次：把两块相同的木块叠放在长木板上，再用同样方法拉动木块（图丙），读出弹簧测力计的示数，并记入下表中：
（1）用弹簧测力计拉木块做匀速直线运动的目的是____________________________.
实验序号
木块对木板的压力/N
弹簧测力计的示数/N
滑动摩擦力/N
1
4.0
2
4.0
3
8.0
(2) 若已知每个木块的质量是2kg，请你帮助小明填全表格内的数据.（g取10N/kg）
（3）比较_____两次实验数据，可以发现滑动摩擦力的大小与接触面积的大小无关.
（4）比较1、3次两次实验数据，可以初步得出的结论是：____________ ____.
-
难度：
使用次数：175
入库时间：2011-06-04
小强同学有一金属块，他想知道它的重力和密度.他手中只有一只量程较小的弹簧测力计，当他用弹簧测力计测量此金属块的重量时，发现已超过弹簧测力计的最大量程.于是他设计了如图所示的装置去测量.图中OA：OB=1:3，用细线把金属块悬挂于A点，用弹簧测力计在B点施加一个竖直向上的力，当OB杠杆水平静止时，弹簧测力计的读数为1.8N，当向容器中加水，金属块浸没于水中后，弹簧测力计的读数为1.2N.（g取10N/kg）求：
（1）金属块的重力为多少？
（2）金属块浸没于水中后所受的浮力为多大？
（3）金属块密度是多大？
