难度：
使用次数：131
入库时间：2011-06-02小楠同学想测量一个定值电阻的阻值。

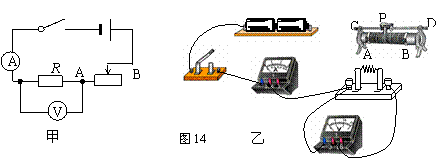

（1）如图14甲是小楠设计的实验电路，请你依图甲用笔画线代替导线在图14乙中将没有连接完的实物电路补充完整，并要求滑动变阻器向左移动时电流表示数变大。
（2）连接好电路后，小楠进行了实验，但是由于小楠同学的疏忽，做完实验后才发现，把测量的电流值都写在草稿纸上而忘了填入记录表格中。请你帮助小楠同学把记录在草稿纸上的电流值填入表中。
（3）完成上述实验后，小楠同学想用原电路测量一个额定电压为2.5V的小灯泡的电阻。小楠同学用灯泡替换了电阻，闭合开关后，调节滑动变阻器，测得五组实验数据如下表所示：
实验
次数
电压表读数/V
电流表读数/A
灯泡电阻/Ω
灯泡电阻的平均值/Ω
1
0.5
0.16
3.13
R=
2
1.0
0.20
5.00
3
1.5
0.27
5.56
4
2.0
0.32
6.25
5
2.5
0.34
7.35
a. 根据上述表格，计算出小灯泡的额定功率是 W。
b.你认为她的表格设计合理吗？为什么？
c.根据上述实验数据，小楠画出小灯泡的电流随其两端电压变化的关系曲线，可知灯泡电阻的变化规律是
-
难度：
使用次数：142
入库时间：2011-06-02
建筑工人用如图所示的滑轮组把重为720N的钢材匀速拉到距离地面5m高的工作台上，动滑轮重80N，绳重和摩擦不计，求：
（1）工人通过该滑轮组做的有用功。
（2）推导出滑轮组的机械效率
，并求出该滑轮组的机械效率。
-
难度：
使用次数：127
入库时间：2011-06-02
现在我市许多家庭浴室使用天然气热水器来加热水。某同学家安装了天然气热水器，在一次使用时，进入热水器前水的温度是10℃，流出热水器热水的温度为40℃，所用水的质量为20kg。求：
(1) 水从热水器中吸收了多少热量?
(2) 若天然气完全燃烧释放热量的70%被水吸收，需要消耗多少体积的天然气?
（天然气的热值q=4×107J/m3)
-
难度：
使用次数：188
入库时间：2011-06-02
电动自行车是倍受人们青睐的一种交通工具（如图14）．电动自行车骑行时，蓄电池对车上电动机供电，电动机为车提供动力．下表是某型号电动自行车主要技术参数．
（1）行驶过程中轮胎与地面的总接触面积为0．01m2，当一个体重为60千克的人骑着该电动自行车在平直的公路上行驶时，地面受到的压强是多大？（2）若蓄电池储存能量的80%用于电动自行车行驶克服阻力做功，电动自行车在平直公路上匀速行驶时受到的平均阻力为40N，蓄电池充满一次电最多能连续电动行驶多远？
（3）从环保的角度，与摩托车相比，电动自行车有什么优缺点？（各举一条）
