初中物理2011年安徽省中考冲刺模拟试题（6）
1  2  3  4  5
  • 难度： 使用次数：306 入库时间：2011-05-27

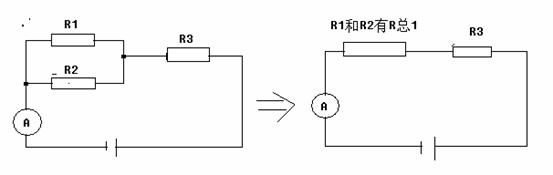

    如图所示，电阻R1和R2并联后再与R3串联，此种电路称为混联电路。已知R1=R2=10Ω，R3=7Ω，电源电压U=6V，求电路中电流表的示数。


  • 难度： 使用次数：227 入库时间：2011-05-27

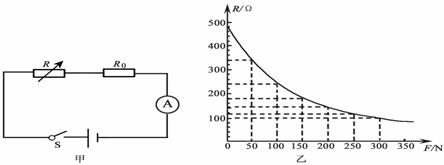

    某科技兴趣小组制作了一艘小潜水艇。为了测定该潜水艇下潜在水中某深度时受到的压强，他们设计了如图甲所示的电路，其中电源电压U =12V；R0是阻值为20Ω的定值电阻；A为压强表，其实质是一只量程为0～100mA的电流表；R 是一种压力传感器，它用于感应压力的受力面积为60cm2，且所能承受的压力足够大，其阻值R随压力F变化的关系如图乙所示。问：

    (1) 在电路中连入R0的目的是                                        .

    (2) 当该潜水艇浮在水面（压力传感器未浸入水中）时，电路中的电流多大？

    (3) 若将此表改成压力表，有什么不足？（写出一点即可）
