难度：
使用次数：146
入库时间：2011-05-25如图23所示是小明探究“物体的重力势能大小与物体的质量和被举起的高度是否有关”的活动，所做三次实验的情景.
（1）为探究“重力势能大小与物体被举起的高度是否有关”，应选 两组实验，观察比较这两组实验，得到的结论是_____________________________________________________.
（2）本实验中探究的是影响 的重力势能大小的因素（选填“金属块”或“小桌”），但重力势能的大小无法直接观察，我们是通过观察比较小桌陷入沙坑的深度来间接比较的.下列四个研究实例中，同样用到此研究方法的是
A.认识电流时，用水流进行类比；
B.根据磁场对磁体有力的作用来认识磁场；
C.在学习蒸发和沸腾时，通过比较得出蒸发和沸腾的异同点；
D.牛顿第一定律是在实验的基础上经分析推理而得出的.
-
难度：
使用次数：235
入库时间：2011-05-25

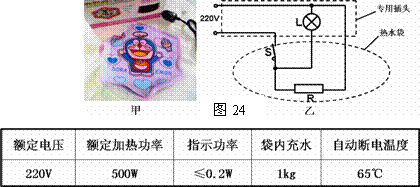

如图甲所示是一种常见的电热水袋，图乙是它的结构示意图，其性能指标如下表所示.
(1)由题意可知，红色指示灯L的电阻比发热体R的电阻要______（选填“大”或“小”）得多；
(2)为了使用电热水袋更加安全，有的电热水袋里使用双重温控开关保护，也就是把两个温控开关__________（选填“串联”或“并联”）起来使用；
(3)当热水袋原来的温度是15℃时，在额定电压下加热10min指示灯就熄灭了，则此过程中水吸收的热量是_______ J，电热水袋的发热效率为 .[c水=4.2×103J/（kg·℃）]
-
难度：
使用次数：258
入库时间：2011-05-25

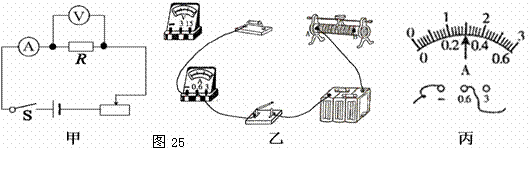

小红利用如图25甲所示的电路探究“电流与电阻的关系”.已知电源电压为6V且保持不变，实验用到的电阻R的阻值分别为25Ω、20Ω、15Ω、10Ω、5Ω，实验中控制电阻R两端的电压为2.5V不变.
（1）请根据图甲，用笔画线代替导线将图乙所示的实物电路连接完整；（2）为完成整个实验，应该选取最大阻值不小于_________Ω的滑动变阻器；
（3）连好电路闭合开关，发现无论怎样移动滑动变阻器的滑片，电压表有示数，电流表没有示数，则故障可能是 ；(4)实验中将定值电阻R的阻值由25Ω依次更换为20Ω、15Ω、10Ω、5Ω，为使电压表的示数不变，则每次闭合开关后都应该将滑动变阻器的滑片P依次向______移（选填“左”或 “右”）；
（5）若将乙图中的电阻R换成标有“2.5V”的小灯泡，用此电路也可以测量灯泡的功率.图丙是使该灯泡正常发光时的电流表的示数，则该灯泡的额定功率为_________W.
-
难度：
使用次数：197
入库时间：2011-05-25

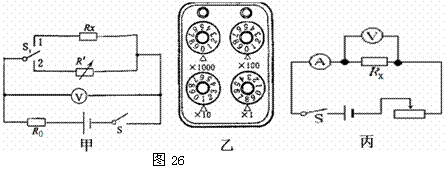

在用电阻箱、电压表测定一个未知定值电阻RX的阻值时，小明设计了如图26甲所示的实验电路，其中R/是电阻箱，R0是定值电阻.
（1）图甲中，为测出RX的阻值，闭合开关S后，小明应该先把开关S1接到触点 （选填“1”或“2” ），记录电压表的示数U；然后把开关S1接到另一触点，并调节电阻箱R/，直到电压表示数也为U，读出此时电阻箱R/的示数（各旋钮的位置如图乙所示），则待测电阻RX的阻值为______Ω.
（2）小兰认为将图甲中的电阻R0去掉，也能测出RX的阻值.你认为可行吗？ 答：___________
（3）小亮设计了图丙的电路测RX的阻值.与图甲的方法比较，你觉得图丙最显著的优点是： ______________ __；若图甲也想具备这个优点，只需更换图甲的一个元件就可以了，如何替换？答：_____________________ ____.
-
难度：
使用次数：95
入库时间：2011-05-25
图27甲中竖直放置在水平地面上的石柱，高为0.6m，横截面积为0.1m2，质量为150kg
（g取10N/kg）. 求：
（1）石柱对水平地面的压强；
（2）某工地用图乙所示的起重机将该石柱匀速提升2m，用了5S的时间，所用拉力F为600N．求该滑轮组的机械效率和拉力F的功率．
