难度：
使用次数：51
入库时间：2011-05-23在“使用托盘天平和量筒测量小石块密度”的实验中：
(1)把托盘天平放在水平桌面上，将游码移到标尺左端零刻度线处，发现指针偏向分度盘的左侧，此时应该把平衡螺母向 (选填“左”或 “右”)调节，才能使天平平衡；(2)天平平衡后，把小石块放在左盘，用镊子向右盘加减砝码，当把砝码盒中最小的砝码放入右盘后，发现指针偏向分度盘的右侧，取下最小砝码后，接下来正确的操作步骤是 ，直到天平再次平衡，此时测出小石块质量为52g；
(3)用细线拴好小石块，放入盛有适量水的量筒中，结果如图23所示，则小石块的体积为
cm3；
(4)该小石块的密度为 kg／m3．
-
难度：
使用次数：50
入库时间：2011-05-23
在探究“滑动摩擦力的大小跟压力大小关系”的实验中，小明的实验如图24甲、乙所示。
(1)要测量出木块与平面间的滑动摩擦力的大小，应沿水平桌面拉木块做 运动。
(2)小明做了4次实验，实验数据如下表,请根据实验数据，请你帮助他用描点法在方格纸上画出木块受到的滑动摩擦力与压力的关系图。
实验次数
1
2
3
4
木块与砝码重G(N)
4.0
6.0
8.0
10.0
弹簧秤示数F(N)
0.8
1.2
1.6
2.0
(3) 分析图像可得出：滑动摩擦力的大小与压力大小成 。
-
难度：
使用次数：97
入库时间：2011-05-23
在“测定标有“2.5V”字样的小灯泡功率”的实验中：

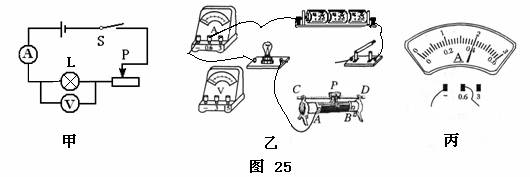

(1)经过讨论，同学们一致认为采用图25甲所示的电路图进行实验,第一小组在连接实验电路时还有导线未接上，如图25乙所示，请你用笔画线代替导线，正确完成电路连接(请勿更改原有导线，导线不得交叉)；
(2) 第二小组将图25乙电路正确连接好,合上开关S时电压表示数为2V，要测量小灯泡的额定功率，应将滑动变阻器滑片向 (选填“A”或“B”)端移动，当电压表示数为 V 时，小灯泡正常发光，此时电流表的指针位置如图25丙所示，则小灯泡的额定功率是 W．
(3) 第三小组将图25乙电路正确连接好, 合上开关S，发现小灯泡特别亮,请你分析,出现这种现象的原因是 .接下来的一步操作 .(选填:A断开开关、B移动变阻器滑片、C拧下小灯泡L)
-
难度：
使用次数：148
入库时间：2011-05-23
某实验小组用图26中的滑轮组成一个滑轮组，测得的数据如下表：
实验次数
动滑轮重G动/N
钩码重
G物/N
钩码上升高度
h物/m
动力
F动/N
动力作用点移动距离S动/m
滑轮组的机械效率η
1
0.53
1
0.1
0.7
0.3
47.6%
2
2
0.1
1.1
0.3
3
4
0.1
2
0.3
66.6%
(1)根据测量的数据，请你在图26中画出这个滑轮组的绕绳方法.
(2)实验中要正确测量动力大小，应沿 方向匀速拉动弹簧秤。
(3)请你帮组计算出第二次实验的滑轮组的机械效率，并填在表格中。
(4) 多次改变提升的物重测量滑轮组的机械效率，目的是为了 （填字母）
A.减小摩擦
B.多次测量取平均值减小误差
C.获得多组数据归纳出物理规律
(5)分析实验表格数据,可以得出的结论:同一滑轮组提升的物体变重时，滑轮组的机械效率就变 。
-
难度：
使用次数：513
入库时间：2011-05-23

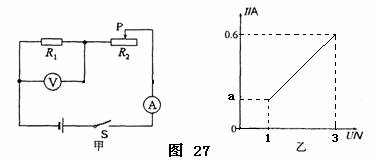

图27甲所示电路，电源电压保持不变，在滑动变阻器的滑片从最右端滑到最左端的过程中，电流表A和电压表V示数变化的关系图线如图27乙所示．求：
(1)电源电压；
(2) R1的阻值；
(3) 图27乙中a点对应的电流值；
(4) 滑片在最右端时，R2消耗的电功率；
