难度：
使用次数：215
入库时间：2011-05-21如图5所示的电路中，电源两端的电压保持不变。闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是【 】
A.电压表V1与电压表V2的示数之和保持不变。
B.电压表V2与电流表A的示数之比保持不变。
C.电流表A的示数变小，电压表V1的示数变大。
D.电流表A的示数变小，电压表V2的示数变大。
-
难度：
使用次数：155
入库时间：2011-05-21

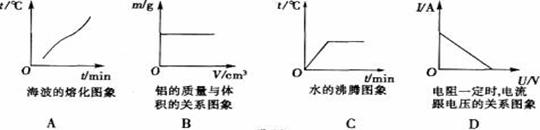

绘制图象是对实验数据处理和分析的一种常用方法，它可以直观地反映各物理量之间的关系。如图6所示的图象中，正确的是【 】
-
难度：
使用次数：61
入库时间：2011-05-21

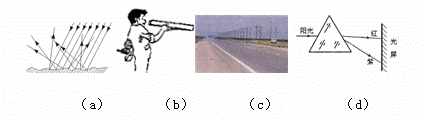

如图所示，对下列光学现象的描述或解释错误的是【 】
A.图（a）中漫反射的光线尽管杂乱无章，但每条光线仍然遵循光的反射定律
B.图（b）中木工师傅观察木板是否平整，是利用了光的直线传播特点
C.图（c）所示炎热夏天公路上的海市蜃楼景象，是由光的反射现象造成的
D.图（d）所示是太阳光经过三棱镜色散后的色光排列情况
-
难度：
使用次数：141
入库时间：2011-05-21
如图8所示，用弹簧测力计水平拉动水平桌面上的物体，使其匀速直线滑动。以下叙述中的二个力属于一对平衡力的是 【 】
A．弹簧测力计对物体的拉力与物体所受的重力
B．物体对桌面的压力与物体所受的重力
C. 物体对桌面的压力与桌面对物体的支持力
D．弹簧测力计对物体的拉力与桌面对物体的摩擦力
-
难度：
使用次数：222
入库时间：2011-05-21
如图9所示，电源电压不变，当开关S闭合时，电表示数的变化情况是 【 】
A．电流表、电压表示数均变大
B．电流表、电压表示数均变小
C．电压表示数变大，电流表示数变小
D．电压表示数变小，电流表示数变大
