难度：
使用次数：84
入库时间：2011-05-21测定标有“3.8 V”灯泡的额定功率，电源电压6V保持一定，所用滑动变阻器上标有“20Ω 2A”字样．

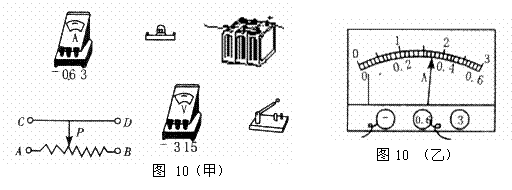

(1)在虚线框内画出实验电路图，并根据电路图将图10（甲）中所需实物连接起来（要求滑片向右移动时，电灯变亮）．（2）当他连接完电路后，闭合开关时，发现小灯泡立即发出明亮耀眼的光。经检查电路连接是正确的。发生这一现象的原因可能是 。
（3）当他改正错误后，发现电压表的15V量程坏了不可用，在不更换实验器材的条件下，小明同学想了一个巧妙的办法，对所连接的电路进行了调整。闭合开关后，他调节变阻器的滑片到某一点，电压表的示数为3V，要测量小灯泡的额定功率，还应将滑动变阻器滑片向 移动（选填“左”、“右”），当电压表的示数为 V时，小灯泡正常发光，此时电流表示数如图乙所示，小灯泡的额定功率为 W。
-
难度：
使用次数：240
入库时间：2011-05-21
如图11所示，一个边长为80cm的正方体重640N，放在水平地面上，一个人站在地上利用滑轮组将重物匀速提起来。求：
（1）人还没有用力拉之前，重物对地面的压强是多大？
（2）如果人对绳子的实际拉力是320N，滑轮组的机械效率是多少？若重物上升的速度是0.2m/s，人拉绳的功率是多少？
-
难度：
使用次数：157
入库时间：2011-05-21
“热得快”是用来插入开水瓶中烧开水的电热器，如图12所示。小强设计了浮球自控开关，当水位降到一定位置时，触点开关自动断开，防止热得快被烧坏。乙图是接线盒的放大图。若空瓶的质量是1kg ，开水瓶的容积是2L. g取10N／kg，水的比热容是4.2×103J/（kg.℃）。试求：
( l ）装满水时，瓶对桌面产生多大的压力？
( 2 ）若浮球的体积为80cm3，浮球和浮杆共重0.1N ，不计浮杆的体积，装满水时，开关的两个触点之间的压力是多大？
( 3 ）若水的初温是20℃ ，在1 标准大气压下，烧开这瓶水用了5.6min，那么 “热得快”的电功率是多少？（不计热损失）
