难度：
使用次数：67

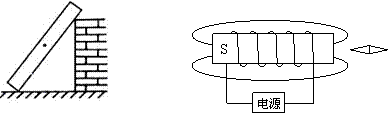

入库时间：2011-05-18如图所示，粗细均匀的重为5N的木棒靠在墙上，请你在图上画出 木棒所受重力的示意图。
在图中，标出磁感线方向、小磁针的N极和电源的正、负极。
-
难度：
使用次数：109
入库时间：2011-05-18
随着人们生活水平的逐渐提高，小轿车已经走进了千家万户。前不久，小明家也新买回来了一辆小汽车，好奇的小明找出了小汽车如下表列出的有关数据: (g=10 N／kg，1L=10-3m3)
小汽车的质量1200kg
小汽车的额定功率90kW
每个轮胎与地面的接触面积500cm2
100km耗油量10L
汽油的密度0.71×103kg／m3
汽油的价格6.25元/L
求：(1)该小汽车静止在水平地面上时，对地面的压强是多大?
(2)若该小汽车行驶100km，则需耗油多少千克?
(3)假若该小汽车在水平路面上以额定功率匀速直线行驶，请计算该车10s内牵引力所做的功。
-
难度：
使用次数：366
入库时间：2011-05-18
如图所示，灯泡L标有“6V，3W”字样，滑动变阻器的最大 值为12Ω，当开关S1、S2闭合，滑动变阻器的滑片P滑到最右端时，小灯泡恰好正常发光。求：
（1）灯泡的电阻
（2）电源电压
（3）当开关S1闭合、S2断开时，滑片移到变阻器的最左端，求灯泡的功率
-
难度：
使用次数：57
入库时间：2011-05-18
为了研究物质的某种属性，一位同学取了A、B两种物质研究它们在不同体积下的质量，实验测得数据如下表：
物质
实验次数
体积V/cm3
质量m/g
A[
1
5
10
2
10
20
3
15
30
B
4
10
30
（1）对表中第1次到第3次实验的数据进行定性分析可知，同种物质体积越大，它的质量就 。进一步定量分析可知，同种物质的质量与体积成 。
（2）比较第1次与第4次实验的数据可知，不同种物质体积相同时，质量 （填“相同”或“不相同”）；
（3）请在图中画出A物质的m-V图像，并计算出A物质的质量与体积的比值为 g/cm3= kg/m3
-
难度：
使用次数：294
入库时间：2011-05-18
小明利用如图甲所示的电路探究电流跟电阻的关系。已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
（1）请根据图甲将图乙所示的实物电路连接完整(导线不允许交叉)。
（2）实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图像。
①由图像可以得出结论：电压一定时， 。
②上述实验中，小明用5Ω的电阻做完实验后，接下来的操作是_______________________，然后将10Ω的电阻接入电路，闭合开关，移动滑片，使电压 表示数为 V时，读出电流表的示数。
（3）为完成整个实验，应该选取最大阻值不小于 Ω的滑动变阻器。
