难度：
使用次数：117
入库时间：2011-05-10小明同学利用同一个西红柿、导线、电压表以及一些尺寸相同的铜片、锌片等器材来探究“水果电池电压与电极的关系”。实验中，小明将2片金属分别插入西红柿中，作为电源的电极，并用导线将电极跟电压表相连，研究过程如图9（a）、（b）、（c）、（d）所示。请仔细观察图中的金属片和电压表示数，然后思考并回答下列问题。
① 分析比较图9（a）与（c）或（b）与（c）中金属片的种类和电压表示数，归纳得出的初步结论是： 。
② 在分析比较图9（c）与（d）中金属片插入的情况和电压表示数后，小明发现无法进一步得出“同一水果
电池电压大小跟
电极间的关系”的结论。请你简述其理由： 。 -
难度：
使用次数：150
入库时间：2011-05-10

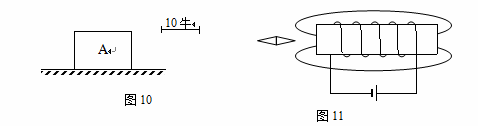

图10中，重为30牛的物体A静止在水平面上。请按给定的标度，在图中用力的图示法画出A所受的重力G。
请在图11中，标出通电螺线管和小磁针的N、S极及磁感线的方向。
-
难度：
使用次数：73
入库时间：2011-05-10
加热质量为5千克的铁块，使其温度从10℃升高到30℃。求：铁块吸收的热量Q吸。［c铁=0.45×103焦/（千克·℃）］
-
难度：
使用次数：84
入库时间：2011-05-10
重为100牛的木块，在大小为20牛的水平拉力作用下，10秒内沿水平地面匀速前进了3米。求：此过程中拉力所做的功W和功率P。
-
难度：
使用次数：193
入库时间：2011-05-10
质量为5千克的长方体
合金块，长、宽、高分别为0.2米、0.1米、0.05米。① 求：该合金块的密度ρ。
② 将两块相同的合金块放在水平面上，求：它们对水平面的压力F。
③ 若将上述两块合金块上下叠放且平稳放置在水平面上，则求：
(a) 它们对水平面最小的压强p。
(b) 它们对水平面最大和最小压强的比值为____________。（本空格不需要写解答过程）
