难度：
使用次数：290
入库时间：2011-05-04在如图10所示的电路中，电源电压为6伏，滑动变阻器R2标有“20Ω 2A”字样。闭合电键S后，当滑动变阻器的滑片处于最左端时，电压表的示数为4伏。此时，求：
(1) 电流表的示数；
(2) 滑动变阻器R2的电功率；
(3) 通电10秒钟，电流通过电阻R1所做的功。
-
难度：
使用次数：127
入库时间：2011-05-04
在底面积分别为0.02米2和0.01米2的甲、乙圆柱形薄壁容器中，分别盛有高均为0.05米的水和酒精，已知酒精的密度为800千克／米3。求：
方法1
甲、乙容器中均放入花岗石
方法2
甲、乙容器中均放入木块
方法3
甲容器中放入花岗石，乙容器中放入木块
方法4
甲容器中放入木块，乙容器中放入花岗石
⑴甲容器中水的质量；
⑵酒精对乙容器底部的压强；
⑶为了使水和酒精对各自容器底部的压力相等。现用四种不同的方法在甲、乙容器中放入质量相等的花岗石或木块，如上表所示。观察到的现象是：花岗石全部浸没在液体中，木块漂浮在液面上，而且均无液体溢出。
（已知ρ木=500千克／米3，ρ花岗石=2500千克／米3）
①请判断：方法 （选填序号）是可行的；
②求可行方法中花岗石或木块的质量。
-
难度：
使用次数：155
入库时间：2011-05-04

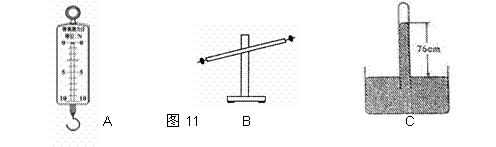

如图11A所示是弹簧测力计，它的最小分度值是 牛。如图11B是“探究杠杆平衡条件”的实验装置，为使杠杆在水平位置平衡，应使左端的螺母向 移动。如图11C是测量 的实验装置，它 连通器（选填“是”或“不是”）。
-
难度：
使用次数：95
入库时间：2011-05-04

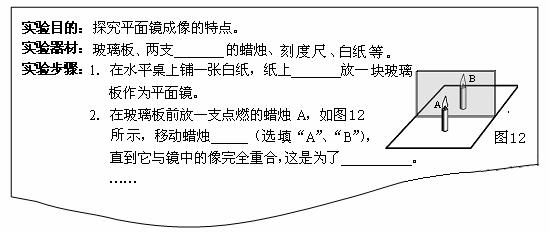

在“探究平面镜成像特点”的实验中，小张设计的实验报告（部分）如下，请填写空格处的内容。
-
难度：
使用次数：84
入库时间：2011-05-04
小海同学在“测定小灯泡功率”的实验中，电源电压6伏且保持不变，滑动变阻器上标有“20Ω 2A”的字样，所用小灯泡的额定电压为3.8伏，额定功率在1.5瓦以内。他电路连接正确，实验步骤正确。

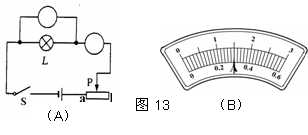

（1）请在图13（A）中的圆圈内填上适当的电表符号。
（2）当滑动变阻器的滑片P移在b端时，他闭合电键S，发现电流表示数为0.18安，但电压表无示数，把电压表换一个量程，仍无示数，出现这种现象的原因可能是 。该同学经过思考、分析后，重新进行实验，移动滑片P，当小灯泡正常发光时，电流表示数如图13（B）所示，则小灯的额定功率为 瓦。此时滑动变阻器连在电路中的电阻为
欧。（保留一位小数）
