难度：
使用次数：264
入库时间：2011-05-03如图所示电路中，R是一个定值电阻，Rl是一个半导体材料制成的热敏电阻，其阻值随温度变化的曲线如图所示，当开关闭合且电阻Rt所处的环境温度升高时，电流表示数______，电压表示数______。(填“增大”、“减小”或“不变”）
-
难度：
使用次数：184
入库时间：2011-05-03
请写出以下现象所属的物态变化名称： 夏天吃棒冰时，揭开包装纸后棒冰会冒“白汽”__________；用热风干手器将湿手吹干__________；用久了的灯泡钨丝比新时细__________。
-
难度：
使用次数：337
入库时间：2011-05-03
为检查照明电路，电工经常采用的方法是：取下保险丝，将额定电压为220V的“校验灯”L0接在保险丝的两只接线柱上，如图所示，在检查灯L1所在支路之前，先断开所有开关，再闭合开关S1,若“校验灯”L0发光较暗，说明该支路 _____（选填“短路”或“断路”）。
-
难度：
使用次数：64
入库时间：2011-05-03

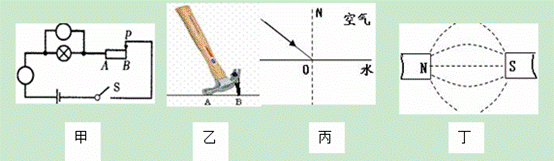

按照题目要求作图
（1）在甲图中的圆圈内填上正确的电表并标出正负接线柱的符号。
（2）羊角锤是生活中常用一种工具，请在图乙中画出拔钉子时在羊角锤上施加的最小力
（3）画出图丙中光从空气进入水中的光路。
（4）用箭头标出图丁中的磁感线的方向。
-
难度：
使用次数：126
入库时间：2011-05-03
小王家新买的电热淋浴器的铭牌如下表所示。小王按说明书要求给淋浴器装满水，通电50 min，观察到淋浴器上温度计示数由23℃上升到43℃。
求：(1)在加热过程中，水箱中水吸收的热量是多少J?[C水=4.2×103 J／(kg·℃)]
(2)电热淋浴器加热过程中消耗的电能是多少J?
(3)该电热淋浴器的效率是多少？
额定电压 220 V～
额定频率 50 Hz
输入功率 1 600 W
水箱容积 50 L
防触电保护类别 ×
生产编号 ××
