难度：
使用次数：136

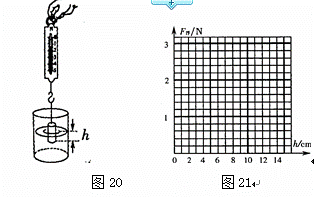

入库时间：2011-04-23实验中学物理兴趣小组，为了探究物体浸在水中不同深度所受浮力的变化情况，进行了如下的实验：将一挂在弹簧测力计下的圆柱型金属体（高度为10cm）缓慢浸入水中（水足够深），如图20所示，从圆柱体接触水面至接触容器底之前，分别记下圆柱体下表面所处的深度h和弹簧测力计的示数F，实验数据如下表：
1
2
3
4
5
6
7
8
h／cm
0
2
4
6
8
10
12
14
F／N
4.75
4.25
3.75
3.25
2.75
2.25
2.25
2.25
F浮／N
0
0.50
1.00
1.50
（1）请将后4次实验计算出的浮力填入表格；
（2）依据表中数据，在图21的坐标系中画出浮力F浮与深度h关系的图像；
（3）通过对图像的分析，你得到的结论是：________________________________________________________。
-
难度：
使用次数：108
入库时间：2011-04-23
如图22所示，是测量小灯泡电功率的实物图，其中电源电压为6V，小灯泡额定电压是3.8V，其灯丝电阻约为10Ω，滑动变阻器标有“10Ω、1A”字样，电流表（0～0.6A、0～3A），电压表（0～3V、0～15V）
（1）请用笔画线代替导线，把图16中的电路元件连接起来。（要求：滑片P向左端移动时灯亮且连线不得交叉）
图22
（2）小刚合理地连接好电路，并按正确的顺序操作，闭合开关后灯不亮。聪明的小刚猜想：A.可能是灯丝断了；B.可能是变阻器开路；C.可能是小灯泡短路。
请根据电表示数判断故障原因，并将与故障对应的电表示数填入下表：
猜想
电流表示数I／A
电压表示数U／V
如果A成立
_______
_______
如果_______成立
0.6
0
(3)排除故障后，在测量小灯泡的额定功率时，应先调节___________，使小灯泡两端电压为______V，再测出电路中的______________。
-
难度：
使用次数：54
入库时间：2011-04-23
把质量为2kg，温度为30℃的铝块加热到100℃，铝块吸收的热量是多少？[c铝=0.88×103J/(kg·℃)]
-
难度：
使用次数：221
入库时间：2011-04-23
某家庭电路装有“PZ220 40”的电灯5盏，电视机（100W）一台，电冰箱（100W）一台，（1）若这些用电器在家庭电路中同时正常工作5h，则共耗电能多少kW·h？
（2）如图23甲所示，是所有用电器在工作前电能表的示数，请你在图乙中填上所有用电器在工作5h后电能表的示数。
图23
（3）通过简单计算并查下表可知此家庭电路需要选用直径为多少mm的保险丝？
直径D /mm
额定电流I1/A
熔断电流I2/A
0.32
1.1
2.2
0.36
1.35
2.7
0.4
1.5
3
0.46
1.85
3.7
-
难度：
使用次数：221
入库时间：2011-04-23
阅读短文，回答问题：
过 山 车
当你在游乐场乘过山车奔驰之际，你是否会想到：过山车为什么不需要引擎推动就能“翻山越岭”呢?
过山车在开始旅行时，是靠一个机械装置推上最高点的，但在第一次下行后，就再没有任何装置为它提供动力了，从这时起带动它沿轨道行驶的唯一“发动机”就是重力势能。过山车的重力势能处于最高点时达到最大值，当它开始下行时，它的势能不断减小，动能不断增大；由于摩擦，损耗了少量的机械能，所以随后的“小山丘”设计的比开始时的“小山丘”低(如图24所示)。像所有列车一样，过山车也安装了机械制动装置，使它在结束行程或在紧急情况下能够准确地停下来。
(1)过山车通过A点向上运动过程中，动能 (选填“变大”、“变小”或“不变”)；
(2)后面的“小山丘”设计的比开始时的“小山丘”低，是由于过山车运动过程中，将部分机械能转化为 ；
(3)过山车旅行过程中，遇到紧急情况能够准确停下来，是由于 ；
(4)过山车第一次下行后，是利用 作为“发动机”的；在生产与生活中，与过山车利用了相同“发动机”的有 (举一例即可)。
