难度：
使用次数：176
入库时间：2011-04-21在“测量小灯泡电功率”的实验中，已知电源电压是6V，小灯泡的额定电压是3.8V，电阻大约是8Ω。

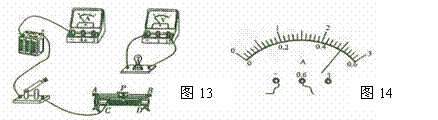

(1)请你用笔画线代替导线将图13中的实验图连接完整；(2) 正确连接电路后，闭合开关前，调节滑动变阻器的使灯泡正常发光后，电流表的示数如图14所示，额定功率为_________W，此时灯泡电阻为_________Ω；
(3) 当测量灯泡在高于额定电压情况下的功率时，某同学不小心把灯丝烧断了(其余元件完 好)，则此时电流表示数约为_____________A，电压表示数约为_____________V。
-
难度：
使用次数：70
入库时间：2011-04-21
如图15所示，压缩弹簧，弹簧可以将小球弹起。弹簧将小球弹起的高度与哪些因素有关呢？（以下所有弹簧被压缩后都未超过其弹性限度）。
小红猜想：弹簧将小球弹起的高度可能与被压缩弹簧的材料有关。（1）她设计的探究方案如下：
①将A、B两根外形完全相同，材料不同的弹簧分别置于水平桌面上；
②将小球置于弹簧A的上端，按下小球，使弹簧被压缩的长度为
5cm，松手后小球被弹起，记下小球弹起的高度H1；
③再将同一小球置于弹簧B的上端，按下小球，使弹簧被压缩的长度为6cm，松手后
小球被弹起，记下小球弹起的高度H2；
④比较H1、H2的大小，就可初步得出弹簧将小球弹起的高度是否与被压缩弹簧的材料有关了。
小红探究方案中存在的一个问题是： 。（2）影响弹簧将小球弹起的高度的因素可能还有 （说出一个影响因素即可）。
-
难度：
使用次数：357
入库时间：2011-04-21
打捞沉船时，常用水下机器人潜入水下打捞船上物品，已知机器人的质量为0.5t, 与水平地面的接触面积为100cm2。
求：1)机器人对地面的压强是多大?
2)若机器人在水下运动时，所受海水阻力与速度的关系如图所示，求机器人在水下以
0.5m／s的水平速度匀速运动时，机器人水平推进力的功率。（g=10N／kg）
-
难度：
使用次数：133
入库时间：2011-04-21
图17所示的电路中，电源两端的电压不变。闭合开关S，当滑动变阻器接入电路中的电阻为RA时，电压表示数为6V，电流表示数为I1，电阻R1与滑动变阻器消耗的电功率之和为P1；当滑动变阻器接入电路中的电阻为RB时，电压表示数为9V，电流表示数为I2，电阻R1与滑动变阻器消耗的电功率之和为P2。已知：P1等于P2，电阻R1与R2之比为1：2。求：
（1）电阻RA与RB的比值；
（2）电源两端的电压U。
