难度：
使用次数：51
入库时间：2011-04-20如图11小明站在地铁站台，他透过玻璃板制成的屏蔽门，可以看到车道另一侧竖直墙壁上的广告牌，及自己在玻璃屏蔽门后面的虚像．小明根据该现象设计了在站台上粗测玻璃屏蔽门到车道另一侧广告牌之间距离d的实验．实验步骤如下，请完成相关内容．
（1）小明相对于玻璃屏蔽门前后移动直到观察到 ；
（2）记录 ；（3）量出 的距离．
步骤（3）中量得的距离就是玻璃屏蔽门到广告牌之间的距离d，物理依据是 ．
-
难度：
使用次数：74
入库时间：2011-04-20
两个实验小组同时分别探究“蜡熔化时温度的变化规律”与“水的沸腾”，记录数据如下表：
时间/min
0
1
2
3
4
5
6
7
…
甲的温度/°C
97.0
97.5
98.0
98.0
98.0
98.0
98.0
98.0
…
乙的温度/°C
35.0
40.0
49.5
54.0
58.3
62.5
66.6
…
（1）第2min时乙的温度如图12，则此时它的温度为 °C
（2）根据记录表，你认为 （填“甲”或“乙”）是蜡， （填“甲”或“乙”）是水。
（3）第3min和第5min相比，哪一时刻甲的内能较大? ，理由 是 .
-
难度：
使用次数：119
入库时间：2011-04-20
小明同学探究杠杆平衡条件：（不考虑杠杆自重和摩擦）
（1）实验前没有挂钩码时，小明发现杠杆右端下倾，则应将左端的平衡螺母 向 调，使杠杆在水平位置平衡；这样做的目的是 。
（2）三次实验数据记录表格如下：
①小明用如图13甲所示进行第3次实验， 弹簧测力计的所示如图13乙所示，则动力F1= N
②分析三次实验数据，发现第3次实验中弹簧测力计示数偏大，检测弹簧测力计发现完好无损，原因可能是 。
（3）小明通过实验探究，得出了杠杆平衡条件。生活中的钓鱼竿应用了该实验中的第 次实验原理。
实验序号
动力F1（牛）
动力臂L1（厘米）
阻力F2（牛）
阻力臂L2（厘米）
1
2
4
2
4
2
4
6
3
8
3
8
4
6
-
难度：
使用次数：157
入库时间：2011-04-20
小楠同学想测量一个定值电阻的阻值。

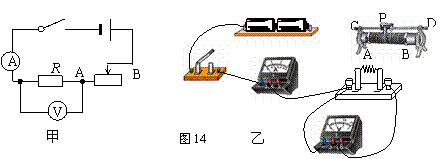

（1）如图14甲是小楠设计的实验电路，请你依图甲用笔画线代替导线在图14乙中将没有连接完的实物电路补充完整，并要求滑动变阻器向左移动时电流表示数变大。
（2）连接好电路后，小楠进行了实验，但是由于小楠同学的疏忽，做完实验后才发现，把测量的电流值都写在草稿纸上而忘了填入记录表格中。请你帮助小楠同学把记录在草稿纸上的电流值填入表中。
实验次数
1
2
3
电压U/V
1.0
1.8
2.5
电流I/A
（3）完成上述实验后，小楠同学想用原电路测量一个额定电压为2.5V的小灯泡的电阻。小楠同学用灯泡替换了电阻，闭合开关后，调节滑动变阻器，测得五组实验数据如下表所示：
实验次数
电压表读数/V
电流表读数/A
灯泡电阻/Ω
灯泡电阻的平均值/Ω
1
0.5
0.16
3.13
R=
2
1.0
0.20
5.00
3
1.5
0.27
5.56
4
2.0
0.32
6.25
5
2.5
0.34
7.35
a. 根据上述表格，计算出小灯泡的额定功率是 W。
b.你认为她的表格设计合理吗？为什么？
c.根据上述实验数据，小楠画出小灯泡的电流随其两端电压变化的关系曲线，如图15，由图可知灯泡电阻的变化规律是
-
难度：
使用次数：165
入库时间：2011-04-20
2010年世博会全面使用一种名叫LED灯的新型节 能灯。使用LED灯比旧式灯泡节能90℅，且发出光的颜色会随电压的变化而变化（见下表）。图乙是世博会的吉祥物——“海宝”，夜晚在LED灯的照射下，能呈现出不同的颜色，形象十分可爱。
LED灯两端电压
（V）
流过LED灯电流( mA)
LED灯的颜色
1.8
20
红
2.4
20
黄
3.2
20
蓝
（1）根据表中数据，当LED灯发出红光时，消耗的电功率是 瓦。
（2）把一个LED灯接入如上图甲所示的电路中，已知电源电压为5伏且保持不变，电阻R为90欧姆。闭合开关后，毫安表（比安培表更精确的电流表）的读数为20毫安，通过计算说明此时LED灯发出什么颜色的光？
