难度：
使用次数：166
入库时间：2011-04-20如右图所示的电路，电源电压保持不变，闭合开关S，调节滑动变阻器，两电压
表的示数随电路中电流的变化的图像如图所示，根据图像的信息可知：_______（选填“甲”或“乙”）是电压表V1示数变化的图像，电源电压为_________V，电阻R1的阻值为_________Ω
-
难度：
使用次数：108
入库时间：2011-04-20
小华是一位喜欢运动的学生，他现在正在斜坡上滑雪，请在图上作出他所受重力和支持力的示意图。
-
难度：
使用次数：1099
入库时间：2011-04-20
蜡烛通过凸透镜在光屏上得到了清晰的实像，请画出入射光线经透镜后的折射光线。
-
难度：
使用次数：116
入库时间：2011-04-20
如图所示是探究“平面镜成像的特点”的情景：竖立的透明玻璃板下方放一把刻度尺，刻度尺与玻璃板垂直；两支相同的蜡烛A、B竖立于玻璃板两侧的刻度尺上，以A蜡烛为成像物体。
（1）为了便于观察，该实验最好在 环境中进行（选填“较明亮”或“较黑暗”）；此外，采用透明玻璃板代替平面镜，虽然成像不如平面镜清晰，但却能在观察到A蜡烛像的同时，也能观察到 ，巧妙地解决了确定像的位置和大小的问题。
（2）点燃A蜡烛，小心地移动B蜡烛，直到与A蜡烛的像完全重合为止，这时发现像与物的大小 ；进一步观察A、B两支蜡烛在刻度尺上的位置发现，像和物的连线与玻璃板 ，像和物到玻璃板的距离 。（3）为证实上述有关成像特点是否可靠，你认为应采取下列哪一项操作：
A．保持A、B两支蜡烛的位置不变，多次改变玻璃板的位置进行观察。
B．保持玻璃板位置不变，多次改变A蜡烛的位置，进行与上述（2）相同的操作。
-
难度：
使用次数：145
入库时间：2011-04-20
小刚同学想测酱油的密度，但

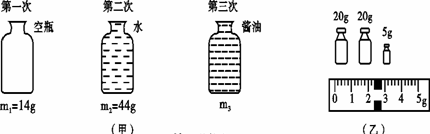

家里只有天平、小空瓶，而没有量筒。他思考后按照自己设计的实验步骤进行了测量，测量内容及顺序如图(甲)所示。
（1）他第三次测得物体的质量如图(乙)
中砝码和游码所示，其结果m3= g （2）由三次测量结果可知，水的质量m水= g，酱油的体积V油= cm3；
（3）根据小刚测量的数据,酱油的密度ρ油= kg/m3
