难度：
使用次数：102
入库时间：2011-04-19如图所示电源电压不变，当滑动变阻器的滑动P向右移动时，三只电表读数变化情况是：（ ）
A、A表不变，V1表不变，V2表增大
B、A表减小，V1表减小，V2表增大
C、A、V1、V2同时增大
D、A、V1、V2同时减小
-
难度：
使用次数：180
入库时间：2011-04-19
如图所示，弹簧测力计A和B及滑轮组均处于静止状态，F=10N，若不考虑秤重，滑轮重及摩擦，A和B的示数分别是：（ ）
A：30N和30N B、30N和20N
C、20N和20N D、20N和30N
-
难度：
使用次数：144
入库时间：2011-04-19
如图甲所示，让一束太阳光通过棱镜射到白屏上，在光屏上就形成一条彩色光带，其颜色自上而下依次是 不同颜色的光．若在白屏上贴一张红纸(图乙)，则光屏上就出现 ．
-
难度：
使用次数：125
入库时间：2011-04-19
小明了解到用刻度尺测物体长度时会有一些因素引起测量误差，其中刻度尺的温度变化也是引起误差的原因之一．他想通过实验研究刻度尺长度随温度变化的情况．
(1)小明找来两把完全相同，长为20cm的钢尺，一把放在冰箱充分冷冻，一把放在阳光下长时间曝晒，再将两把钢尺互相测量，结果发现两把钢尺的长度几乎没有差异，请写出造成妆种结果的原因(写出一条即可)：____________________________________________。
(2)他重新设计了如图所示的装置研究物体长度随温度变化的情况．装置中AB是粗细均匀的铜棒，COD是可绕O点转动的指针。实验时，A端固定不动，指针C端紧靠在铜棒B端，当用酒精灯给AB加热时，小明可以通过观察________________________分析金属棒受热时长度的变化．装置中指针设计成CO段比OD段短，这对实验现象起到了________作用．
(3)请你根据小明的实验提出一个值得探究的问题．
问题：________________________________________________________________________。
-
难度：
使用次数：126
入库时间：2011-04-19

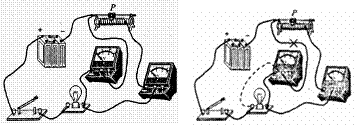

如图是小伟研究“2.5V 1W”的小灯泡灯丝电阻的实物连线图：
(1)在连线图中有一处错误，只需改动一根导线，就可以使电路正确连接，请你在需要改动的导线上打“×”，并用笔画线代替导线画出正确的接法．
(2)在正确连接好电路后，某次测量中电流表示数为0.30 A，为测得额定电压下的灯丝电阻，滑动变阻器滑片P应向________端移动(填“左”或“右”)．
(3)小伟测得了灯丝在三种不同电压下的阻值，然后求出它们的平均值当作灯丝的电阻，你认为这种做法对吗? （填“对”或“不对”）
