难度：
使用次数：479
入库时间：2011-04-16L
、L
分别标有“6V,6W”，“6V，3V”的字样，串联接在电路中，能正常发光的是______，此时电源电压为_______V，电路中总功率为_______W。
-
难度：
使用次数：145
入库时间：2011-04-16
如图9所示，闭合S后，滑片P向左移，则伏特表的示数将______，安培表示数将_______。（填“变大”、“变小”或“不变”）
-
难度：
使用次数：111
入库时间：2011-04-16
我国照明电路的电压为_____V，对人体安全电压是_________V。
-
难度：
使用次数：309
入库时间：2011-04-16

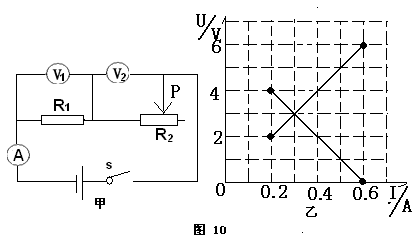

如图10所示，在甲图中，闭合S，调节滑片P，两电压表的示数随电路中电流变化的图像如图乙所示，根据图像信息可知_____（填“甲”或“乙”）是伏特表2的图线，电源电压是____V，R阻值为______。
-
难度：
使用次数：736
入库时间：2011-04-16
如图所示的插座和电灯（带开关）是组成家庭电路的常用器件。请你用笔画线来代替导线，将它们正确地接入电路中。
