难度：
使用次数：243
入库时间：2011-04-15如图所示，拉力F=80N，物体重G=120N，若绳子自由端匀速拉动的距离s=4m，物体被提高的距离h=2m，，求：
（1）拉力所做的有用功；
（2）拉力所做的总功W总；
（3）该滑轮组的机械效率η。
-
难度：
使用次数：226
入库时间：2011-04-15
如图甲所示电路，滑动变阻器的最大阻值为R1=40Ω，电源电压及灯L的电阻保持不变。当滑片滑到b端时，将S1、S2均闭合，电流表A1、A2的示数分别为如图乙、丙所示；当S1、S2均断开且滑片P置于变阻器的中点时，电流表A1的示数为0.4A。
求：(1)电源的电压；
(2)R2的电阻；
(3)灯L的电阻。
-
难度：
使用次数：625
入库时间：2011-04-15

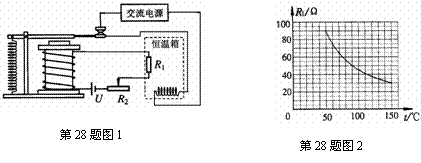

小明利用实验室的电磁继电器、热敏电阻R1、可变电阻器R2等器件设计了一个恒温箱控制电路，如图1所示。图2是小明通过实验测得的R1的阻值随温度变化的关系曲线。
(1)电磁继电器中电磁铁上端是 极（N/S）。
(2)当温度较低时，电磁铁的磁性较 ，触点开关 （接通/断开）。
(3)电磁继电器的电源两端电压U = 6 V，电磁继电器线圈的电阻可不计，通过实验测得当电流为30mA时，电磁继电器的衔铁被吸合。若可变电阻器R2的电阻值设定为150Ω时，恒温箱温度可达到____ ___℃。当可变电阻器R2的电阻变大时，恒温箱设定的温度将变___ ___（高/低）。
(4)如果要使恒温箱内预设的温度可调节范围是90℃～150℃，可供选择的可变电阻器R2的电阻值有如下的几种, 你选择( )
A．0～100Ω B． 0～200Ω C．0～1000Ω D． 0～1500Ω
(5)小明设计的这个控制电路，使用起来有不足之处，请你指出： 。
