难度：
使用次数：113
入库时间：2011-04-15（1）如图甲是用刻度尺测量一金属片长度的情形，该金属片的长度读数 cm；
（2）如图乙是利用托盘天平称橡皮泥的质量，物体的质量是 g；
（3）如图丙是寒暑表，当前的示数是 ℃ ，它 （适合/不适合）盐城市区使用。
-
难度：
使用次数：142
入库时间：2011-04-15
（1）根据平面镜成像特点，在图1中作出物体AB在平面镜中所成的像A′B′。
（2）如图2所示，画出入射光线由空气射向水面的反射光线和进入水中的折射光线。
（3）如图3所示，请将插座、开关、电灯合理地连入照明电路中。
-
难度：
使用次数：219
入库时间：2011-04-15
在探究“水的沸腾”的实验中，当水温升到90℃时，每隔1min记录一次温度计的示数，直到水沸腾5min后停止读数，部分数据记录如下表：
时间/min
0
1
2
3
4
5
6
7
8
温度/℃
90
92
94
96
98
98
98
98
98

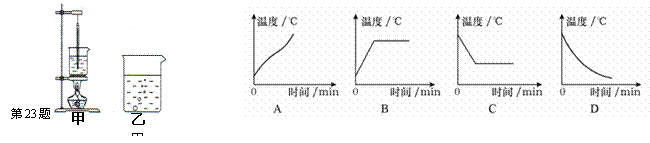

（1）某同学看到了如图乙的情景，这是 （选填“沸腾前”或“沸腾时”）的情况。
（2）根据表中实验数据，可知水的沸点是 ℃。
（3）该同学按实验步骤进行了正确操作，但发现从开始加热到水沸腾这段时间过长，出现这一现象的原因可能是 (写出一种原因即可)，解决的办法是
。
（4）在探究结束后，四位同学分别交流展示了自己所绘制的水的温度和时间关系的曲线，如下图所示。其中能正确反映研究水沸腾过程中温度随时间变化关系的是（ ）
-
难度：
使用次数：1805
入库时间：2011-04-15
如图所示，小王做做“探究凸透镜成像规律”的实验。
（1）他将凸透镜正对太阳光，在透镜的另一侧移动光屏，在距透镜10cm处，屏上呈现出最小最亮的光斑，则此凸透镜焦距约是 cm。
（2）他把蜡烛、凸透镜和光屏放置在米尺旁。点燃蜡烛后，他还应调整火焰中心、凸透镜中心和光屏中心在____ ________。
（3）调整后，把烛焰放在距凸透镜16cm处时（如图），在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、 的实像（填写像的性质）； (填光学仪器)就是利用这一成像规律工作的。
（4）实验中，当小王用白纸遮掉凸透镜的上半部分时，光屏上成像的情况是（ ）
A．只出现烛焰的上半部分的像 B．只出现烛焰的下半部分的像
C．仍然是完整的像，只是变暗些 D．成像情况像不受任何影响
（5）随着蜡烛燃烧而变短，光屏上成的像将向___ ___（上/下）移动。由于影响到了实验的进行，这时最合理的调整是 （ ）
A．只需将凸透镜向下移动些 B．只需将光屏向上移动些
C．将凸透镜和光屏向下移一些 D．以上均可
-
难度：
使用次数：102
入库时间：2011-04-15

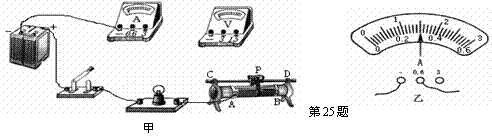

在测2.5V小灯泡（电阻大约为10Ω左右）额定功率的实验时，小明连接了如图甲所示的电路，其中电源电压为6V。
（1）请用笔画线将图甲中的电路连接完整。
（2）在连接电路时，有甲“10Ω 1A”和乙“20Ω 1A”两个滑动变阻器可供选择，则应该选择变阻器 （填“甲”或“乙”）连入电路，才能保证实验顺利进行。
（3）小明合理地连接好电路，闭合开关，无论怎样调节滑动变阻器灯泡都不亮。小明分析了产生故障的原因（电流表、电压表均无故障）。请你依据表一中电流表、电压表示数出现的几种情况，帮小明判断故障原因，并将其填写在表一对应的空格里。U/V
I/A
R/Ω
P/W
灯泡亮度
2
0.25
8
0.5
暗
2.5
亮
2.8
0.32
9
0.896
很亮
电流表
电压表
故障原因
示数不为0
示数为0
示数为0
示数不为0
（4）排除故障后，小明调节变阻器滑片的位置，使小灯泡两端电压分别为2V、2.5V、2.8V，依次测出通过小灯泡的电流，并观察发光情况，记录在表二中。当小灯泡正常发光时，电流表示数如图乙所示，此时小灯泡电阻是___ __Ω（计算结果保留两位小数）。小灯泡的额定功率是___ ___W。
（5）将图（甲）中的小灯泡更换成定值电阻，且电路连接完好，还可以完成的实验是（ ）
A．探究电流的磁场强弱与电流大小的关系 B．探究电流与电压的关系
C．探究电流产生的热量与电阻的关系 D．探究电流与电阻的关系
