难度：
使用次数：145
入库时间：2011-04-15在如图所示的电路中，电源电压
，且保持不变，灯L上标有“12V 6W”字样
，滑动变阻器的最大阻值为20
，不考虑灯线电阻随温度的变化。⑴ 开关
闭合、
断开，移动变阻器滑片P使用权电压表示数为 12V时，变阻器接入电路的电阻是多少？⑵ 开关
、都闭合，将变阻器滑片P移至
端时，若灯L仍然发光，电流表的示数是多大？此时灯L是正常发光吗？
-
难度：
使用次数：61
入库时间：2011-04-15

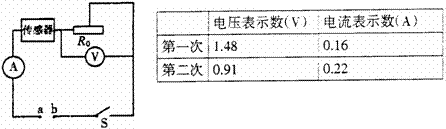

学校课外活动小组为检测某传感器而设计的电路如图所示。传感器上标有“3V 0.9W”的字样（传感器可看作一个电阻），滑动变阻器
上标有“10 1A”的字样，电流表量程为0.6A，电压表量程为3V。则：⑴ 该传感器的电阻和额定电流各是多少？
⑵ 若电路各元件均完好，检测时，为了确保电路各部分的安全，在
、
之间所加的电源电压最大值是多少？⑶ 根据技术资料可知，如果传感器的电阻变化超过1
，则该传感器就失去了作用。实际检测时，将一个电压恒定的电源加在图中、之间（该电源电压小上述所求电压的最大值），闭合开关S，通过调节来改变电路的电流和两端的电压，检测记录如下：通过计算分析，你认为这个传感器是否仍可使用？此时
、间所加的电压是多少？
-
难度：
使用次数：77
入库时间：2011-04-15
下面是HG2003家用蒸汽电熨斗示意图和铬牌，使用时水箱中的水滴入被加热的底板气室，迅速汽化产生向下的蒸汽。
⑴ 某师傅用熨斗干烫衣服时，用了19N的向下的力压熨斗，在此过程中，衣服受到的压强是多大？
⑵ 用熨斗汽烫时先预热，使金属底板的温度从20℃升高到220℃时，温控开关自动断开，已知底板的质量为1
，铁的比热为
。蒸汽电熨斗预热时底板吸收多少热量？⑶ 汽烫时，水滴入汽室，由于水升温汽化带走热量。当底板温度降到190℃时，温控开关自动闭合，当加热到220℃时又断开。如此反复，若蒸汽电熨斗在体按图所示程序工作，烫一件衣服共消耗多少电能？
