难度：
使用次数：212
入库时间：2011-04-03请在图6中的圆圈内填上正确的电表并标出正负接线柱的符号。
-
难度：
使用次数：362
入库时间：2011-04-03

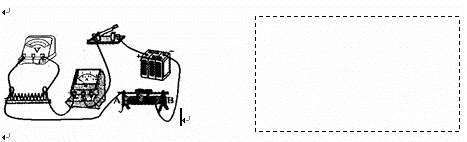

根据下图的电路实物图在右边的虚线框内画出电路图，注意各元件的位置要对应，滑动变阻器的接法要正确。
-
难度：
使用次数：147
入库时间：2011-04-03

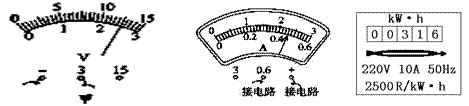

将下图中三种仪器的测量结果填写在下表相应的空格中。
电压表的示数
电流表的读数
电能表的计数
-
难度：
使用次数：251
入库时间：2011-04-03
在探究“导体的电阻跟哪些因素有关”的问题时，老师引导学生作了如下的猜想：
猜想1：导体的电阻可能跟导体的横截面积有关；
猜想2：导体的电阻可能跟导体的长度有关；
猜想3：导体的电阻可能跟导体的材料有关．
图中是他们进行实验探究的器材，演示板上固定了四条金属电阻丝，a、b、c三条长度均是1m，d的长度是0．5 m；a、b的横截面积相同，材料不同；a、c的材料相同，但c的横截面积大于a；a、d的材料和横截面积都相同．
（1）在探究电阻跟横截面积的关系时，可依次把M、N跟 的两端连接，闭合开关，记下电流表的示数，分析比较这两根金属丝电阻的大小．
（2）依次把M、N跟a、d的两端连接，闭合开关，记下电流表示数，分析比较a、d两根金属丝电阻的大小，可探究电阻跟 的关系，其结论是： ．
（3）以上方法在研究物理问题时经常用到，被称为控制变量法．试根据学过的物理知识再列出两例用这种方法研究的问题：（1）__________________________________________________________；
(2)_______________________________________________________________。
-
难度：
使用次数：114
入库时间：2011-04-03
小龙想利用一块电压表和已知的电阻R0测量电阻Rx的阻值。小龙选择了满足实验要求的器材，并连接了部分实验电路，如图19所示。小龙设计的实验电路的要求是：只闭合开关S和S1时，电压表测量的是电阻R0两端的电压U1；只闭合开关S和S2时，电压表测量的是电源两端的电压U2。
（1）（1分）请你根据小龙的设计要求只添加一根导线完成图19所示实验电路的连接；
（2）（1分）请你推导出Rx的表达式：____ 。
（3）（5分）小龙在实验过程中，不小心损坏了一只开关，现请你利用剩余的器材设计一个测量未知电阻的实验，画出你设计的电路图、写出实验步骤和未知电阻的表达式。（测量过程中导线不许拆接）
