难度：
使用次数：284
入库时间：2011-04-03张亮同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图1所示的图像，根据图像，下列说法错误的是（ ）
A．当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1A
B．将甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0．9A
C． 导体甲的电阻大于导体乙的电阻
D．通过导体甲的电流与其两端的电压成正比
-
难度：
使用次数：75
入库时间：2011-04-03

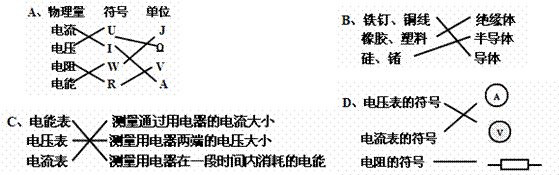

下列物理知识的连线错误的是（ ）
-
难度：
使用次数：214
入库时间：2011-04-03
在图2所示的电路中，电源电压恒定，灯的电阻为20Ω，且不考虑温度的影响，当滑动变阻的滑片P位于中点时，伏特表的示数为2V，安培表的示数为0.2A；当滑片P位于滑动变阻器的最右端时，伏特表的示数为( )
A、3V B、4V C、6V D、8V
-
难度：
使用次数：469
入库时间：2011-04-03
如图3所示，灯L1和L2是_____联，先用电压表测灯L1两端的电压，再测量L2两端电压时，只将电压表接A的一端改接C，这种接法_______（填“正确”或“不正确”），理由是____________________________________。
-
难度：
使用次数：1244
入库时间：2011-04-03
如图4所示，电源电压恒定，当开关S1闭合、S2断开时，电压表的示数为3 V；当S1断开、S2闭合时，电压表的示数为4.5 V，则灯L1两端的电压为_____ V，灯L2两端电压为________ V；若S1、S2均闭合，则灯L2发生的故障是________（选填“断路”、“短路”）。
