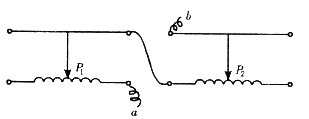

将两只滑动变阻器按图所示的方法连接,如果把a 、b两根导线接入电路里,要使这两只变阻器接入电路中的总电阻最大,应把滑片P1、P2放在( )
A.P1放在最右端,P2放在最右端 B.P1放在最左端,P2放在最左端
C.P1放在最右端,P2放在最左端 D.P1放在最左端,P2放在最右端
在图所示的电路中,电源电压保持不变,当开关S闭合,滑动变阻器的滑片P向右移动时,电流表和电压表的示数的变化情况分别为( )
A.电流表的示数变小,电压表的示数变大
B.电流表的示数变大,电压表的示数变小
C.电流表的示数变小,电压表的示数不变
D.电流表的示数变小,电压表的示数变小
如图所示,下列判断错误的是( )
A.仅使灯L1工作,应闭合开关S2、S3 B.仅使灯L2工作,应闭合开关S1、S3
C.使灯L1工作,应闭合开关S1、S3 D.使灯L2工作,只闭合开关S3也可
如图所示,电磁铁P和Q通电后( )
A.P的右端是N极,Q的左端是S极,它们相互吸引 B.P的右端是S极,Q的左端是N极,它们相互吸引
C.P的右端是N极,Q的左端是N极,它们相互排斥 D.P的右端是S极,Q的左端是S极,它们相互排斥
有a、b、c、d四个带电体,它们之间的相互作用是:a排斥c,b吸引c,b排斥d,由此判断( )
A.a、d间相互排斥 B.a、d间相互吸引 C.a一定带正电 D.d一定带负电
