入库时间：2011-04-01标有“6V 3W”的小灯泡L与额定功率为4W的电阻器R，按图10电路连接，闭合开关S时，灯L正常发光，且电流表示数为0.8A。求：
(1)电阻器R的阻值；
(2)此时小灯泡和电阻器消耗的总功率。
-
难度：
使用次数：233
入库时间：2011-04-01
如图11所示的电路中，电源电压不变，电阻R1=20Ω。当开关S接位置1时，电流表的示数为0.6A；当开关S接位置2时，电流表的示数为0.2A。求：
（1）电源电压。
（2）开关S接位置2时，电阻R2消耗的电功率。
-
难度：
使用次数：115
入库时间：2011-04-01
在测定小灯泡的电阻和额定功率的实验中，有器材：电阻约为10Ω的小灯泡一只，量程3V的电压表一个，开关一个，滑动变阻器一个，电源电压3V，导线若干。另可供选择的电流表有：
A．量程为100mA的电流表；
B．量程为0.6A的电流表；
C．量程为3A的电流表。
（1）在测定小灯泡的额定功率实验前应先记录小灯泡的 （选填“额定电压”、“电阻”或“额定功率”）。
（2）为保证测量比较准确，电流表应选 。
（3）实验的电路图如图12所示，图中甲是 。连接电路时，开关应 。
（4）根据电路图连接好实物后，闭合开关，发现灯泡不亮，电流表无示数，而电压表示数接近3V，取下灯泡，两表的示数仍不变，出现故障的原因可能是 。
（5）故障排除后，开始进行实验，根据测出的数据，画出了电流、电压的关系图象（如图13），由此可判断小灯泡灯丝的电阻随电压的增大而 ，原因是 。
-
难度：
使用次数：146
入库时间：2011-04-01

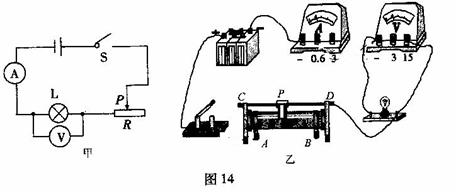

在“测定小灯泡的额定功率”实验中，张超同学用一个电压表、一个电流表、二个开关、电压为6V的电源、额定电压为3．8 V的小灯泡和一个标有“20Ω,1．5A”的滑动变阻器，设计了如图14甲所示的电路。
(1)如果小灯泡的额定功率小于2w，电流表的量程选 A为宜；
(2)请用铅笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整(连线不得交叉)；
(3)在实验中，若电压表示数为2 V，则灯泡的实际功率 额定功率(选填“>”、“<”或“=”)；
(4)当滑动变阻器的滑片向左移动时，电流表示数增大，则变阻器接人电路的接线柱应是和 。当电压表的示数为 V时小灯泡正常发光，此时电流表示数为0.4A，则灯泡的额定功率为 W；
(5)另一组的同学按同一电路连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭。检查后发现连线正确，请你找出实验中两个操作不当之处：
②
