入库时间：2011-03-31如图13甲所示是小红同学测定小灯泡电阻的实物连接图。
（1）电源电压6V，请用笔画线代替导线，帮她完成电路的连接。
（2）电路连接无误后，闭合开关，发现灯泡不发光，电流表指针不发生偏转，电压表指针有偏转，请帮她找出故障的原因（填下列故障原因的代号）
A、小灯泡短路 B、电源接触不良
C、小灯泡断路 D、电流表内部短路
（3）排除故障后闭合开关，电流表和电压表的示数如图13乙所示，则小灯泡的电阻
为 Ω。
-
难度：
使用次数：220
入库时间：2011-03-31

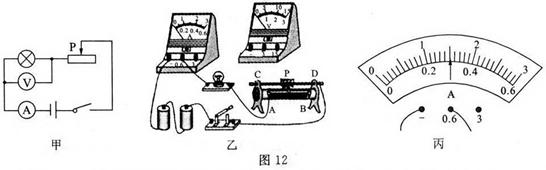

如图12甲所示是“测量小灯泡的电功率”的电路图，图12乙是实物连接图。其中电源是两节新干电池，小灯泡的额定电压为2．5V，滑动变阻器上标有“10Ω lA”。
(1)图12乙已连接了部分电路，请用笔画线代替导线按照电路图将未连接的电路连接完整
(2)小明同学连接好电路后，闭合开关时发现灯光特别亮，这表明他在闭合开关前没有 ；
(3)调节滑片P使电压表的示数为2．5V，此时电流表的示数如图12丙所示，则该灯泡的额定功率为 w。若要增大小灯泡的电功率，则滑片P应向 移动；
(4)在完成以上实验后，小明进一步测量并描绘出小灯泡的电流随电压变化的曲线如图13所示，通过图像发现灯丝的电阻是变化的，这一现象表明： ；
(5)有一位同学在连接好电路后，闭合开关，在移动滑动变阻器滑片P的过程中发现：灯泡变亮时电压表示数变小；灯泡变暗时，电压表示数变大。经检查所用器材完好，出现这种现象的原因可能是 。
-
难度：
使用次数：121
入库时间：2011-03-31

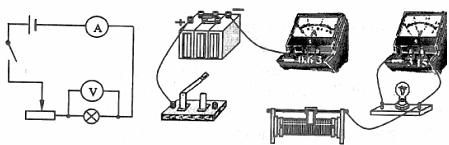

在“测定小灯泡的电阻”实验中，有如下器材：电压表、电流表、开关、电压为6V的电源、“3．8V、1．5W”的小灯泡、标有“20
，1．5A”的滑动变阻器，导线若干。
甲 乙
（1）请用笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整（要求连线不得交叉，电流表的量程选择要恰当）；
（2）甲组同学连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭。检查后，发现连线正确，请你找出实验中两个操作不当之处：
①___________________________________
②___________________________________。
（3）乙组同学闭合开关后，发现小灯泡不亮，但电流表有示数。接下来应进行的操作
是
A．更换小灯泡 B．检查电路是否断路
C．移动滑动变阻器滑片，观察小灯泡是否发光
（4）下表是按正确的操作测得的数据，从表中计算出三次小灯泡的阻值不相等，其原因是____________________________。
实验次数
1
2
3
电压U／V
2.0
3.0
3.8
电流I／A
0.33
0.34
0.40
电阻R／
6.0
8.8
9.5
-
难度：
使用次数：113
入库时间：2011-03-31

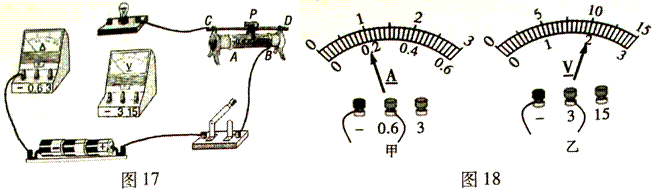

在测定“小灯泡额定电功率”的实验中，电源电压为4.5V且保持不变，小灯泡额定电压为2.5V，电阻约为10Ω。
（1）请你用笔画线代替导线，将图17中的实物电路连接完整。
（2）当小明同学按要求将图17电路正确连接后，闭合开关，移动变阻器滑片P到某一点时，电流表示数（如图18甲所示）为＿＿＿＿＿＿A，电压表示数（如图18乙所示）为＿＿＿＿＿＿V。若他想测量小灯泡的额定功率，应将图17中变阻器滑片P向＿＿＿＿＿＿端（填“A”或“B”）移动，使电压表的示数为2.5V。
（3）另一组的小红同学在连线时，不小心将线接错了，使开关闭合后，移动变阻器滑片P，发现电流表示数变大时，电压表示数却变小，你分析一下产生这个现象的原因是＿＿＿＿＿＿。 -
难度：
使用次数：222
入库时间：2011-03-31
在探究了电阻上的电流跟两端电压的关系后，同学们又提出了电流与电阻有什么关系这一问题。请你和他们一起解决下列问题：
（1）用笔画线代替导线，将实验电路连接完整。
（2）在导线连接完成后，闭合开关前还应
。
（3）闭合开关后，移动滑片时发现电流表没有示数，电压表有明显的示数。则发生故障的原因可能是 。
电压U=2V
次 数
1
2
3
电阻R/Ω
5
10
20
电流I/A
0.4
0.2
0.1
（4）排除故障后，同学们继续进行实验。一位同学在读取完电流表示数后，直接拆下阻值为5Ω的电阻改换成阻值为10Ω的电阻。他认为这样操作简捷高效。那么，
①电压表示数会怎样变化： 。
②请你指出他在操作中的错误：
___________________________________。
（5）分析表中实验数据，请你总结出电流与电阻的关系：
。
