入库时间：2011-03-31在“探究影响导体电阻大小的因素”实验中，小明设计了如图电路．
⑴在连接电路时发现，还缺少一个元件，他应该在电路中再接入的元件是 ．
⑵为粗略判断a、b两点间导体电阻的大小，可观察 ．
⑶另有甲、乙两位同学分别对小明的电路作了如下的改进：甲把灯泡更换为电流表；乙在原电路中串联接入电流表．你认为 同学的改进更好一些，理由是 ．
-
难度：
使用次数：132
入库时间：2011-03-31
下图是一种煲汤用的电热锅工作原理图，其中温控器的作用是每当水沸腾后能自动断电一段时间。电热锅的部分参数如下表所示。
容积
4.5L
额定电压
220V
保温功率
80W
加热功率
500W
⑴三脚插头上标着E的导线和
相连，插座上相应的导线和 相连。⑵调节切换开关可以使电热锅处于“关、高温、自动、保温”四种工作状态，则原理图中的切换开关连接触点“ ”时为保温档。小明发现，当电热锅处于保温档正常工作时，不论加热多长时间，都不能使锅内的汤水沸腾，原因可能是 。
⑶该电热锅处于高
温档正常工作时，使4.5L的水温度升高54℃需要42min，那么电热锅的效率为多少？[c水＝4.2×103J/(kg·℃)]
-
难度：
使用次数：214
入库时间：2011-03-31
小明利用如图甲所示的电路探究电流跟电阻的关系。已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
⑴请根据图甲将图乙所示的实物电路连接完整(导线不允许交叉)。
⑵实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图像。
①由图像可以得出结论：电压一定时， 。
②上述实验中，小明用5Ω的电阻做完实验后，接下来的操作是 ，然后将10Ω的电阻接入电路，闭合开关，移动滑片，使电压表示数为 V时，读出电流表的示数。
⑶为完成整个实验，应该选取最大阻值不小于 Ω的滑动变阻器。
-
难度：
使用次数：83
入库时间：2011-03-31
小红用一只标有2.5V字样的小灯泡练习测定小灯泡的电功率。
（1）小红完成的电路连接如图11所示，闭合开关前滑动变阻的滑片P应置于 （选填“左”或“右”）端；
（2）小红闭合开关，发现灯泡不亮，电压表有示数，电流表无示数，任意移动滑动变阻器的滑片，电压表示数不变。经检查电路连接无误，且导线无接触不良之处，产生这种故障原因是 。
（3）排除故障后，为测定小灯泡的额定功率，应调节滑动变阻器的滑片使得电压表示数为 V。（4）小红还想利用上述实验装置测量一段电炉丝的电阻Rx，可是连接电路时发现电流表已烧坏，原电路不能使用。请你利用现有器材（电压未知的电源、量程合适的电压表、最大阻值已知为R0的滑动变阻器、开关各一个，导线若干），帮助设计一个不用改变电压表位置就能测出这段电炉丝电阻的电路。把你设计的实验电路图画在虚线框内（电炉丝的符号用电阻的符号表示），最终图线必须作在答题卡上，且用签字笔描黑。
（5）
你的主要实验过程及测量的物理量是 ；计算电炉丝电阻的表达式是：Rx＝ 。
-
难度：
使用次数：57
入库时间：2011-03-31
如图23所示是沐浴用的即热式电热水器。由于即热式电热水器水流过即热，无需像储水式电热水器那样先将水加热至一定温度时方可使用，减少散热造成的能量损失。所以它具有体积小、节能的优点。

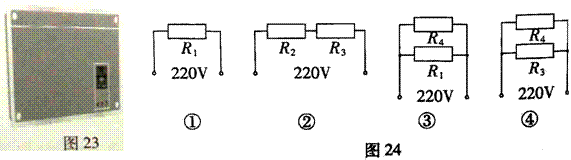

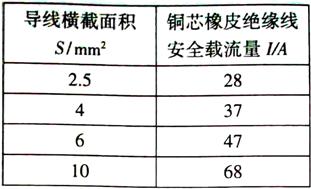

（1）某品牌沐浴用的即热式电热水器的加热器分别由四条阻值为R1、R2、R3、R4（R1＜R2＜R3＝R4）的电热丝通过多个档位控制，得到多种不同的连接方式，但每种连接方式最多只有2条电热丝参与连接。现选取其中的四种连接如图24所示，在这四种连接中，加热功率最大的是＿＿＿＿＿＿（只填序号）；若要得到比图24中四种连接方式更小的加热功率，你认为可以采取怎样的连接方式：＿＿＿＿＿＿。
