用如图16所示的实验电路来“探究——影响电阻大小的因素”，电路中a、b、c、d是四种不同的金属丝。编号
材料
长度(m)
横截面积(mm2)
①
镍铬合金
0.8
0.8
②
镍铬合金
0.5
0.5
③
镍铬合金
0.3
0.5
④
镍铬合金
0.3
1.0
⑤
康铜合金
0.3
0.5
⑥
康铜合金
0.8
0.8
S R
现有几根镍铬合金丝和康铜合金丝，其规格如上表所示。为了便于探究和分析，实验中要利用控制变量法，要求都相对金属丝a 进行比较，因此电路图中金属丝a 应选上表中的
(用编号表示)，b、c、d 应分别选上表中的 (用编号表示)。
-
难度：
使用次数：547
入库时间：2011-03-31
如图19所示电路，电源电压U0不变，初始时滑动变阻器的滑片P在最右端，但由于滑动变阻器某处发生断路，合上电键后滑片P向左滑过一段距离后电流表才有读数。且电压表读数U与x、电流表读数I与x的关系如图20所示，则
（1）根据图象可知：断点位置在x等于 cm处，电源电压U0等于 V；
（2）电阻R等于多少欧姆？
（3）从断点处滑片P向左滑动的过程中，该滑动变阻器滑片P每滑动1cm的阻值变化
为多少欧姆？该滑动变阻器电阻丝没有断路时的总电阻值是多少欧姆？
-
难度：
使用次数：57
入库时间：2011-03-31
当今世界各国都在“低碳”领域投人大量的人力和财力，来推广和发展这一 21 世纪的朝
阳产业。 20 10 年 2 月 26 日，全省首个单体大容量太阳能光伏发电系统在义乌市国际商贸城四区并网发电（如图甲）。该项目的启动，显示了义乌“敢为人先”的眼光和勇气。如图乙是太阳能光伏发电系统工作示意图：
甲 乙
( l ）太阳能收集板的能量转化情况是 ；
( 2 ）为最大限度让太阳能电池板接受阳光，根据义乌的地理位置，应将它的正面朝 （选填“东”、“南”、“西”、“北” ) ;
( 3 ）商贸城部分区块的商位和通道亮起了利用太阳能光伏发电系统供电的“低碳灯”，根据跟踪记录， 2 月 28 日晴天，国际商贸城太阳能光伏发电系统共发电 5100 千瓦时，则可供多少盏额定功率为 100 瓦的“低碳灯”正常工作一小时？
-
难度：
使用次数：223
入库时间：2011-03-31

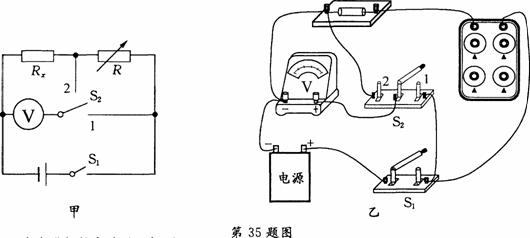

实验室中要测量一个阻值约为数百欧的电阻．提供的器材有：电源(电压约5V)、学生用电压表(0～6V)、电阻箱R(0～9999Ω 5A)、开关S1和S2、导线若干．现要测量待测电阻Rx的阻值，设计了如图甲所示的实验电路图．
(1)小虎进行的实验过程如下：
①根据实验电路图，连接成如图乙所示的实物电路，但存在连接错误，只需改动一根导线，即可使电路连接正确，请在接错的导线上打“×"，并用笔画线代替导线画出正确的接法．
②电路连接正确后，闭合S1，将S2拨到触点1时，电压表的读数为U1，则电源电压为 ．
③闭合S1，将S2拨到触点2，当电阻箱的阻值调为R0时，电压表的示数为U2，则待测电阻的阻值Rx= ．
(2)如果实验器材中没有提供电压表，现再提供一只电流表(0～0.6A)，利用上述器材，你认为 (选填“能”或“不能”)较准确测出该待测电阻的阻值，原因是 ．
-
难度：
使用次数：322
入库时间：2011-03-31
在“探究影响电流做功多少的因素”活动中，同学们设计了如图甲、乙、丙三个电路．
⑴经过讨论，认为不应该选择图甲电路，原因是 ．
⑵为研究电流做功与电压的关系，应该选择图 所示的电路．
⑶利用图丙电路研究某问题，当闭合开关后，发现两灯都不亮，电压表V1有示数，电压表V2无示数，则电路发生的故障是 ．
⑷学习电功率知识后，小明想测灯泡的额定功率，将标有“12V 6W”灯泡L1和“6V 4W”灯泡L2按图丙电路连接，再接入电流表．经分析，能测出灯泡 的额定功率．
