难度：
使用次数：58
入库时间：2011-03-31按如图所示的电路图做测量小灯泡额定功率的实验时出现下列两种情况：
(1)一位同学连接好电路，在闭合开关时发现小灯泡不亮，电流表无示数，但电压表有示数．出现这种故障的原因是 ．
(2)另一位同学连接好电路，在闭合开关时发现小灯泡比正常工作时亮，这说明他在闭合开关前没有 ．
-
难度：
使用次数：721
入库时间：2011-03-31
家用电器工作时往往达不到额定的电压和功率。某同学在家中做了如下实验：他首先查看自己家的电能表，表上标有“3600R／kW·h”字样；随后他关闭了家中所有用电器，只让一只标有“220V、1210W”的电水壶盛满水持续工作，与此同时，观察到电能表转盘3分钟转过180圈。假设电水壶的电阻保持不变，求：
(1)电水壶的电阻；
(2)电水壶工作时的实际电功率；
(3)该同学家的实际电压。
-
难度：
使用次数：70
入库时间：2011-03-31
在“测定小灯泡电功率”的实验中，小灯泡的额定电压为2.5V，灯丝电阻约为10Ω。

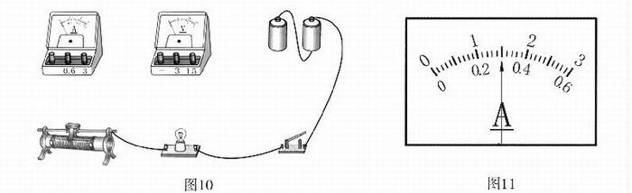

(1)请用笔画线代替导线，将图10所示的实验电路中未连接部分连接完成(连线不得交叉)。
(2)连接电路时，开关应处于 状态；按照你连接的电路，滑动变阻器的滑片应调节至最 (选填“左”或“右”)端。
(3)实验时，调节滑动变阻器，当电压表的示数为 V时，小灯泡正常发光，此时电流表的示数如图11所示，则通过灯泡的电流为 A，小灯泡的额定功率是 W。
(4)若接下来要测量该灯泡比正常发光略亮时的电功率，请详细叙述操作步骤。
(5)该实验还可以测定小灯泡的电阻。根据以上实验数据，这个小灯泡正常工作时的电阻为 Ω。
-
难度：
使用次数：155
入库时间：2011-03-31
用定值电阻做实验，探究通过导体的电流与导体两端电压的关系．
（1）如图甲所示，用笔画线代替导线，将实验电路连接完整，使滑动变阻器接入电路的阻值最大．
（2）闭合开关，向左移动变阻器滑片，电流表示数应 (选填“变大”、“不变”或“变小”) ．
（3）调节滑动变阻器，把测量的数据填入下表，其中电流表示数为0.5A时电压表示数如图乙所示，其值为 V．
实验次数
1
2
3
4
5
电压U/V
1.0
1.5
2.0
－
3.0
电流I/A
0.2
0.3
0.4
0.5
0.6
-
难度：
使用次数：171
入库时间：2011-03-31
水果含有果酸。如图所示在水果中插入两片不同金属制成的极板，就组成了一个水果电池。某科学兴趣小组对影响水果电池电压大小的因素进行了实验研究。
(1)在水果中插入不同金属制成的极板，并保持两块极板之间的距离、极板与水果的接触面积不变，用电压表直接测量两块极板之间的电压，结果如下表：
铁——锌
铁——铜
铜——锌
苹果
0.55伏
0.60伏
0.95伏
梨
0.40伏
0.50伏
0.90伏
菠萝
0. 50伏
0.55伏
1.00伏
橙
0.70伏
0.78伏
1.05伏
①在答题卷上画出这个实验的电路图；
②分析实验数据可以得出：在上述条件下，从金属活动性顺序看，所选用的两块极板材料之间的 越大，水果电池的电压越大；并且水果电池的电压还与 有关；
(2)若该小组的同学选用一只橙子并用铜一锌做极板，研究水果电池的电压跟极板与水果的接触面积之间的关系时，应控制 不变；
(3)关于影响水果电池电压大小的因素，你还可以研究的问题是 。(写出一个)
