难度：
使用次数：92
入库时间：2011-03-31芳芳自从学习电学知识后，对家里的用电器非常感兴趣，想自制一只台灯，她去商店选购了一只标号是“36V 36W”的灯泡，回到家后在着手安装时，突然想起家庭电路的电压是220V，于是她在买回的灯泡包装盒内寻找说明书，但没有找到，却发现了一只配件.
（1）芳芳想知道配件的作用及有关它的性能参数（如额定功率、额定电流、电阻等），于是设计了如图12所示的电路图和记录数据的表格，请你根据电路图帮助他把实物图连接完整.注意在连接电路时开关 ，滑动变阻器要调到 的位置。
（2）芳芳在正确连接完电路后，将测得的实验数据记录在下列表格中，根据实验数据能够知道配件的性能参数是 （只要求写出一个参数及其数值）.
（3）芳芳利用“36V 36W”的灯泡和配件制成了一只台灯，请你在虚线框内画出这只台灯的电路图，并说明配件在电路中所起的主要作用是什么
答： .
-
难度：
使用次数：120
入库时间：2011-03-31

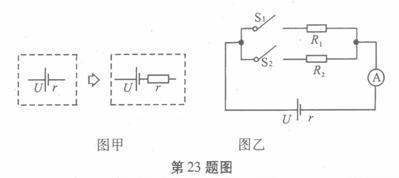

实际的电源都有一定的电阻，如干电池，我们需要用它的电压U 和电阻ｒ两个物理量来描述它。实际计算过程中，可以把它看成是由一个电压为U、电阻为0的理想电源与一个电阻值为ｒ的电阻串联而成，如图甲所示：
在图乙中R1= 14W , R2= 9W。当只闭合S1时，电流表读数I1=0.2A ；当只闭合S2时，电流表读数I2=0.3A，把电源按图甲中的等效方法处理。求电源的电压U 和电阻ｒ。
-
难度：
使用次数：202
入库时间：2011-03-31
用如图所示的电路来测量未知电阻RX的阻值，R0阻值已知。
(1）将实验过程补充完整：
a．对照电路图连接好电路，并将滑动变阻器的滑片滑至阻值最大处；
b．闭合开关，__________________________________________。
c．断开开关，整理器材。
(2）用测量所得的物理量和已知量符号表示出待测电阻RX＝_____________。(3）写出本实验中滑动变阻器的作用：_______________________________________。
-
难度：
使用次数：120
入库时间：2011-03-31

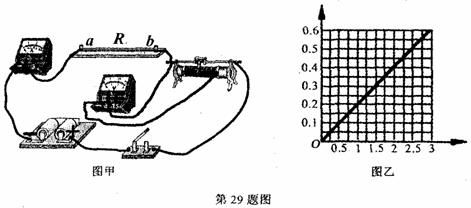

小明为了探究通过导体的电流与加在导体两端电压的关系，设计并连接了图甲所示的电路进行实验．实验中电压表的量程选用0～3V、电流表的量程选用0～0．6A、导体的电阻R阻值不变．
(1)当小明闭合开关时发现：电流表有示数，但电压表无示数．请你帮助小明检查电路，只要改动一根导线，就能使电压表显示加在导体两端的电压值．请你在图甲中和将应改动的导线上打“×”，并用笔画线代替导线画出正确的接法．
(2)修正上述错误后小明又发现：无论滑动变阻器的滑片怎样滑动，都不能改变电流表、电压表的示数．请你帮助小明再次检查电路，只要改动另一根导线，当滑动变阻器的滑片移动时，即可改变两电表的示数．请你在图甲中将应改动的另一根导线上打“×”，并用笔画线代替导线画出正确的接法．
(3)修正上述两个错误后，小明按正确的电路进行测量，用两电表测出的数据，描绘出如图乙所示的图像，但不完整，请你在图乙上将小明遗漏的部分补上．
-
难度：
使用次数：90
入库时间：2011-03-31
在测定“小灯泡电功率”的实验中，小灯泡额定电压为2．5V、电阻约为10Ω。
①连接电路时开关应________，图9中的电流表尚未接入电路，连接时电流表应选0～_______A的量程．
②连好电路后，闭合开关，发现电流表、电压表的指针反偏(即逆时针偏转)原因是____________________(写出一种即可)。
③聪聪同学闭合开关，移动滑片P到某一点时，电压表示数为2.2V，若他想测量小灯泡的额定功率，应将图9中滑片P向_______(选填“A”或“B”)端移动，使电压表的示数为________V。
④聪聪移动滑片只使小灯泡正常发光，此时电流表的读数为0.27A，小灯泡正常发光的电阻是________Ω(结果保留l位小数)，小灯泡的额定功率是_______W。
