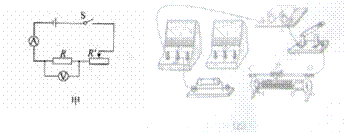

入库时间：2011-03-31图21（甲）是“探究通过导体的电流与电压、电阻的关系”的电路图，其中R1是定值电阻。
（1）用笔画线代替导线，补充图21（乙）中实验器材的连接。要求：滑动变阻器滑片向左移动时电阻变小。
（2）当探究电流与电压的关系时，通过调节变阻器滑片P的位置来改变 ___________ 两端的电压．三次改变滑片位置，测得三组电压和电流值(见右表)，发现每次电压与电流的比值是________________的(选填“相同”或“不同”)，固此可得出电流与电压关系的初步结论：当电阻一定时，__________________________________________。
实验序号
1
2
3
电压／v
2.0
2.4
2.8
电流／A
0.40
0.48
0.56
（3）要探究电流与电阻的关系，仅凭图21(乙)所示器材是不够的．你认为(除导线外)还应增加的器材是____________________．
-
难度：
使用次数：51
入库时间：2011-03-31
如图16所示，AB间的弹簧中间有可收缩的导线将滑动变阻器接入电路，R1为定值电阻。当闭合开关S，A板上受到的压力F增大时
(1)电流表示数将 ，电压表的示数将
(2)此装置可做为压力计使用
，为使压力增大时，压力计的示数随指针向右摆动而增大，应把 （填“电流表”或“电压表”）改装为压力计。
-
难度：
使用次数：88
入库时间：2011-03-31
安娜同学想利用图15所给实验器材 “测定小灯泡的额定功率”，已知电源电压为6V，小灯泡的额定电压为3.8V，电阻约为10Ω．
(1)电路连接中有一处明显错误，请你在错误处打“×”，并在原图中画出正确的电路连线。
(2) 正确连接电路后，闭合开关，移动滑片P到某一点时，电压表示数为2.4V；继续移动滑片P向 （选填“A”或“B”）端移动，使电压表的示数为3.8V，此时电流表的示数如图16所示为 A，小灯泡的额定功率是 W．
-
难度：
使用次数：110
入库时间：2011-03-31
某实验小组的同学用伏安法测量小灯泡电功率，待测小灯泡额定电压为3.8V，小灯泡的额定功率估计在1W左右。
（1）连接电流表时应选用 的量程。
（2）请用笔画线代替导线，完成实物电路的连接（要求：连线不得交叉）。
（3）检查电路连接无误，闭合开关后，灯泡不亮，电压表有示数，电流表指针几乎不动，产生这一现象的原因可能是 。

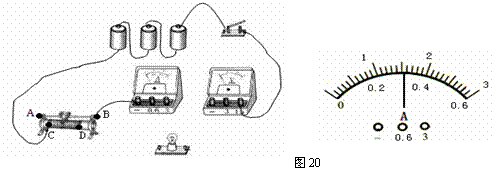

（4）故障排除后，移动滑动变阻器的滑片，使小灯泡正常发光时，电流表示数如图20所示，请读出电流表的示数，并填入表格中。
（5）实验中，同学们记录了多组小灯泡两端的电压及对应通过小灯泡的电流值，但表格中仍有不完整的地方，请将所缺内容填写完整。
电压 U/V
1.0
1.5
2.0
2.5
3.0
3.8
4.0
电流 I/A
0.18
0.2
0.22
0.25
0.28
0.32
电功率P/
0.18
0.3
0.44
0.625
0.84
1.28
灯泡发光情况
很暗 ——————→ 暗 ————→ 正常发光 → 很亮
（6）小组同学们分析了实验数据得出：小灯泡的发光亮度是由灯泡的 决定的，且 ，灯泡发光越亮。
-
难度：
使用次数：101
入库时间：2011-03-31
如图7所示，当开关S闭合时，电压表的读数为3V，电流表的读数为0.1A，那么R＝ Ω，当开关断开后，电路中的电流为0A时，R＝ Ω。
