难度：
使用次数：104

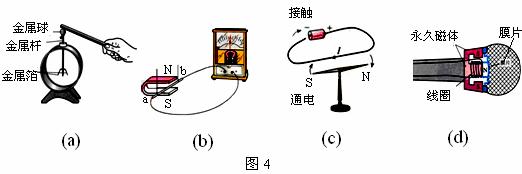

入库时间：2011-03-25关于图4所示电与磁部分四幅图的分析，其中正确的是
A．图4（a）装置不能检验物体是否带电 B．图4(b)装置原理可以制造电动机
C．图4(c)实验说明通电导线周围有磁场 D．图4(d)利用电流的磁效应工作的
-
难度：
使用次数：316
入库时间：2011-03-25

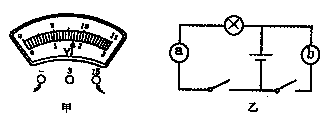

如图甲所示，是________表的刻度盘，当指针如图所示时，读数是________，若把这个表接在图乙所示电路中使用，应接在_______(选填“a”或“b”)处。
-
难度：
使用次数：116
入库时间：2011-03-25
天平是测量___________的工具。测量仪器的最小刻度叫__________。测量电压时，应把电压表的两端分别接在要测量的那部分电路两端，与其_________联。图11所示，当电流表接0～3A量程时，其示数为________________A。
-
难度：
使用次数：313
入库时间：2011-03-25

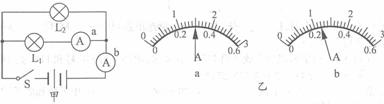

如甲图电路，当开关s闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过 (选填“电源…‘L1”或“L2”)的电流，b电流表的读数应为 安。
-
难度：
使用次数：181
入库时间：2011-03-25
在如图所示的电路中，电源电压为5伏，L1、L2发光时的电阻均为6欧，小柯应选择两电表的量程分别为
A．电流表(O～0.6A)、电压表(O～3V)
B. 电流表(O～0.6A)、电压表(O～15V)
c．电流表(o～3A)、电压表(0～3V)
D．电流表(O～3A)、电压表(0～15V)
