入库时间：2011-03-25给你一个电池组一只电流表一只已知阻值的定值电阻R0一只开关和几根导线用这些器材测一个未知阻值的电阻Rx。要求：
⑴画出电路图。（2分）
⑵简述实验原理和步骤。（3分）
⑶写出计算Rx的公式。（2分）
-
难度：
使用次数：146
入库时间：2011-03-25
在“测量未知电阻R的阻值”实验中：
（1）请先画出电路图，然后用笔画线代替导线把图中的器材连接成实验电路。（每图2分，共4分）

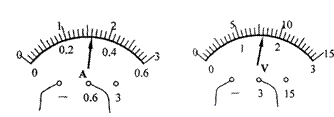

(2) 请把第二次测量时图所示的电压表和电流表示数填入表中相应的空格。（每空1分）
次数
1
2
3
电压／V
1．1
2．3
电流／A
0．22
0．46
（3）处理表中所记录的各次实验数据得出待测电阻R的阻值为_____Ω。
-
难度：
使用次数：638
入库时间：2011-03-25
如电路图所示电源电压为6V且保持不变S闭合后电流表A1、A2、A3的示数分别是0．3A、0．9A、2．1A。试求出电阻R1、R2、R3的电阻值。
-
难度：
使用次数：506
入库时间：2011-03-25
如图所示定值电阻R1的阻值为10Ω滑动变阻器R的阻值变化范围是0～20Ω当滑片P移到R的最左端时电流表的示数为0．6A；当滑片P移到R的最右端电流表和电压表的示数各是多少？
-
难度：
使用次数：187
入库时间：2011-03-25

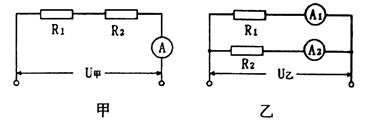

如图所示的电路中电源电压U甲＝18V，电流表A的示数I＝0．4A。若把电阻R1、R2接入图乙的电路中电流表A1、A2的示数分别为I1＝0．6AI2＝0．3A。求：
⑴R1、R2的阻值；
⑵电源电压U乙。
