入库时间：2011-03-25如图所示的电路中电阻R1＝6Ω开关断开时电压表示数为9V此时电流表的示数为开关闭合时的3/4则电阻R2＝ Ω电源电压＝ V。
-
难度：
使用次数：128
入库时间：2011-03-25
如图所示电源两极间的电压不变R1＝8ΩR2＝12Ω当S1闭合时、S2断开①②都是电流表时两表的示数之比为 ；当S1、S2都闭合①②都是电压表时两表示数之比为 。
-
难度：
使用次数：107
入库时间：2011-03-25
如下图所示电路中电源电压不变当变阻器的滑片向左移动时图中各表的示数变化情况：A_______V1________，V2_________（以上选填“变大变小不变”）
-
难度：
使用次数：362
入库时间：2011-03-25
如图所示电路电源电压一定。开关S闭合后电压表V1V2的示数之比为3：1。电阻R2R3交换位置后两块电压表的示数均不变。若用电流表替换电压表则开关S闭合后电流表的示数之比为___________。
-
难度：
使用次数：168
入库时间：2011-03-25
某学习小组利用滑动变阻器、两个定值电阻R1、R2（5Ω、10Ω）、电压表、电流表、电源（6V）、开关、导线若干等器材做探究实验。
(1) 小明所在的实验小组做探究“电阻上的电流跟两端电压的关系”的实验。
①请你帮该小组设计一个记录实验数据的表格。（2分）
②此实验需多测几组数据的目的是：________________________。（1分）
(2) 下面是探究“串联电阻R1两端电压和R2两端电压与两电阻总电压关系”时的电路图。

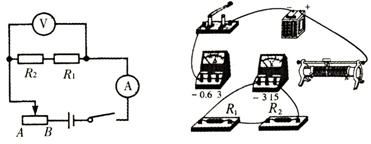

① 根据电路图将没有连接完的实物图连接好．导线不能交叉。（2分）
②若电路图连接正确且电表完好但不论怎样调节滑动变阻器电流表无示数电压表有示数电路故障可能是（回答一种情况即可）：_____________________。（1分）
