难度：
使用次数：55

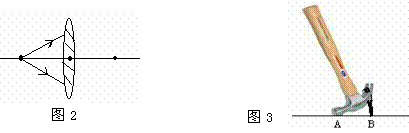

入库时间：2011-03-24（1）在图2中画出从焦点射出的光线经凸透镜折射后的光路．
（2）羊角锤是我们生活中常用的一种工具，请你在图3中画出拔钉子时在羊角锤上施加的最小力．
-
难度：
使用次数：196
入库时间：2011-03-24
如图4给一个空罐的底部中央打一小孔，再用一片半透明的塑料膜蒙在空罐的口上．（1）将小孔对着发光的物体，我们可以看见发光体在薄膜上呈现 ，这是 现象．
（2）要想使它在薄膜上所成的像大小改
变，应该进行的操作是 ．（3）小明认为小孔所成的像与小孔的形状有关，请设计实验支持或否定他的观点
-
难度：
使用次数：104
入库时间：2011-03-24
如图5在“探究影响电流热效应的因素”活动中,小洋同学为了研究通电导体电阻的大小对产生热量多少的影响．
（1）设计的正确方案是:选择两个阻值 (相等/不等)的电阻丝，控制通过两个电阻丝的电流 （相等/不等），通电时间相等，比较产生热量多少．于是他找
来两段材料、粗细相同，长短不同的铜丝分别绕制成两个外形相同，长度不同的电阻圈串联在电路中，同时将火柴棒分别插入两个电阻圈中，如图所示，他想通过火柴被点燃的先后来比较产生热量多少．你认为他设计的电路中存在的不足是： ．（2）改进电路并接通后，他发现两根火柴几乎同时被点燃，于是得到电阻大小对产生热量多少没有影响的结论．你根据掌握的知识，判断他的结论是 （正确/错误）的，请分析他实验时火柴被
同时点燃的主要原因是 ．
-
难度：
使用次数：145
入库时间：2011-03-24
如图6是小明探究海波熔化的实验装置
（
1）请你指出装置中的不足并说出改进办法： ．（2）小明纠正装置中的错误后，继续实验，并记录了如下数据：
时间/min
0
1
2
3
4
5
6
7
8
温度/℃
34
38
42
46
48
48
52
54
56
根据表中数据作出此物质的熔化图像，小明由图像可以确定海波是 （晶体、非晶体）,并认为此类物质熔化时的特征是： 吸热，但温度保持不变．你认为小明所得结论是否可靠?说出你的判断及其理由 ．小明在实验中发现海波整个熔化过程太短，为了解决这个问题，你可以采取的办法是 ．
（3）另一个同学小华认为若是把海波换成冰块做实验，则根本就不需要用酒精灯加热，冰块就可以
熔化，由此说明冰块在熔化过程中不需要吸热．你认为小华说的对吗？说出你的判断及其理由： ．
-
难度：
使用次数：108
入库时间：2011-03-24
小华发现老师在做探究影响电阻大小的因素的实验中，把一根镍铬合金丝AB与电流表串联接入电路中，读出电流表的示数；然后把两根镍铬合金丝AB和CD并联后与电流表串联接如同一电路中，读出电流表的示数．小明发现电流表的示数不同．
（1）请你猜想哪次电流表的示数大，并简单说出你的依据．
（2）你的依据是否有道理，你能否运用所学的电学知识推导出电阻并联的规律来证实你上述猜想？请你写出推导过程．
