难度：
使用次数：136
入库时间：2011-03-23图中，一束光射向一块玻璃砖. 画出这束光进入玻璃和离开玻璃后的径迹（注意标出法线）；
-
难度：
使用次数：102
入库时间：2011-03-23
如图所示，根据通电螺线管的磁感线方向，标出电源a端的正
负极、小磁针b端的极性。
-
难度：
使用次数：63
入库时间：2011-03-23
如图所示，重100N的均匀木棒AB在细绳拉力作用下保持静止。请在图中画出木棒所受拉力的力臂L及所受重力的示意图。
-
难度：
使用次数：78
入库时间：2011-03-23
如图甲乙分别是常温下在教室内进行的“探究冰、蜡烛熔化特点”的实验装置。甲装置缺少酒精灯加热是 （正确/错误）的；采用乙装置加热方式的优点是 ，根据探究过程可知，冰熔化时温度 （升高/不变/降低），具有这种熔化特点的固体叫 （晶体/非晶体）。
-
难度：
使用次数：50
入库时间：2011-03-23
同学们在实验室里测某种小矿石的密度,选用天平、量筒、小矿石、细线、烧杯和水,进行了如下的实验操作：
A．将小矿石用细线系好后慢慢地放入量筒中并记下总的体积．[来源:Z|xx|k.Com]
B．把游码放在标尺的零刻度线处，调节横梁上的螺母，使横梁平衡.
C．把天平放在水平桌面上．
D．将小矿石放在左盘中,在右盘中增减砝码并移动游码直至横梁平衡.
E．在量筒中倒入适量的水并记下水的体积．
⑴正确的实验操作顺序是 (只填字母序号).
⑵

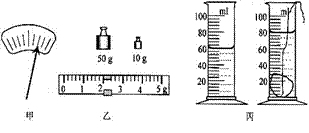

在调节天平时，发现指针位置如图所示，此时应将平衡螺母向 调(选填“左”或“右”)． ⑶用调节好的天平称小矿石的质量.天平平衡时,放在右盘中的砝码和游码的位置如图乙所示；量筒量出小矿石的体积如图丙所示，
由此可知，小矿石的密度ρ= kg/m3．
