难度：
使用次数：253
入库时间：2011-03-23（2010湛江）如图5所示是电阻甲和乙的U-I图像，下列说法中正确的是
A．电阻甲和乙都是阻值不变的电阻
B．当乙两端电压为2V时，R乙=5Ω
C．甲、乙串联在电路中，当电路电流为0.2A时，源电压为2V
D．甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W
-
难度：
使用次数：113
入库时间：2011-03-23

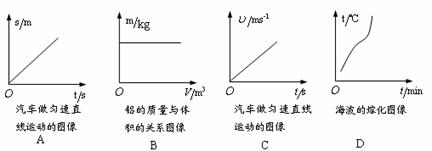

（2010宁夏）下列物理图像中，反映物理量之间关系正确的是
-
难度：
使用次数：185
入库时间：2011-03-23
（2010上海）质量相同的甲、乙两小车同时同地做匀速直线运动，它们运动的s-t图像如图所示。由图像可知，甲小车
A 具有的惯性大。 B 所受的合力大。
C 具有的动能大。 D 具有的势能大。
-
难度：
使用次数：140
入库时间：2011-03-23
（2010江苏省宿迁市）描述水的有关物理量之间关系的图像如下，其中正确的是
-
难度：
使用次数：80
入库时间：2011-03-23

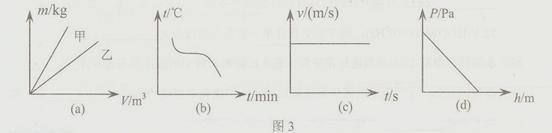

（2010楚雄）关于图2中所示四幅图的分析，正确的是
A. 图3（a）表示ρ甲＞ρ乙 B. 图3（b）表示晶体熔化的图像
C. 图3（c）表示物体做匀速直线运动 D. 图3）d）表示液体内部压强与深度的关系
