难度：
使用次数：95
入库时间：2011-03-21完成下面的作图题：

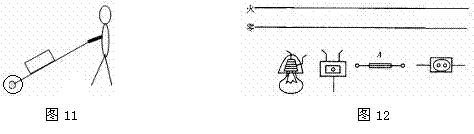

（1）如图11是斜拉旅行箱的简化模型．画出它的动力臂L1和阻力臂L2．
（2）图12是安装一盏电灯和一个大功率插座的实物示意图，A、B为保险丝，请在图上画出接线．
-
难度：
使用次数：100
入库时间：2011-03-21
如图13所示，是研究“物体动能的大小与哪些因素有关”的实验装置，实验中让同一钢球从斜面上不同的高度由静止滚下，碰到同一木块上．请回答以下问题：
（1）设计实验的目的是研究钢球动能的大小与 的关系．
（2）实验是通过观察 ，说明钢球对木块做功的多少，从而得出结论的．
（3）若水平面为光滑的，该实验还能得出结论吗? ，理由是：_____________．
-
难度：
使用次数：154
入库时间：2011-03-21
用如图14所示的实验装置测量杠杆的机械效率．实验时，竖直向上匀速拉动弹簧测力计，使挂在较长杠杆下面的钩码缓缓上升．
（1）实验中，将杠杆拉至如图7所示的中虚线
位置，测力计的示数F为0.5N，钩码总重G为1.0N，钩码上升高度h为0.1m，测力计移动距离s为0.3m，则杠杆的机械效率为 %．请写出使用该杠杆做额外功的一个原因： ．（2）为了进一步研究杠杆的机械效率与哪些因素有关，一位同学用该实验装置，先后将钩码挂在A、B两点，测量并计算得到下表所示的两组数据：
次数
钩码
悬挂点
钩码总
重G/N
钩码移动
距离h/m
拉力
F/N
测力计移动
距离s/m
机械效率
η/%
1
A
1.5
]0.10
0.7
0.30
71.4
2
B
2.0
0.15
1.2
0.30
83.3
根据表中数据，能否得出“杠杆的机械效率与所挂钩码的重有关，钩码越重其效率
越高”的结论？答： ；
请简要说明两条理由：① ；
② ． -
难度：
使用次数：131
入库时间：2011-03-21
小明和小芳在做“连接串联电路”的实验中，不慎把电路中的一个灯泡打碎了．此时，他们惊奇地发现：这小灯泡几乎不发光，可与其串联的另一个灯泡不仅没有熄灭，反而更亮了．他们对此提出了问题：打碎玻璃的小灯泡几乎不发光，可与其串联的另一个灯泡不仅没有熄灭，反而更亮了，那么打碎玻璃的小灯泡的电阻发生了什么变化？针对提出的问题,请你提出一种猜想，并设计一种验证你猜想的实验方案，并说明根据你实验收集的证据如何验证你的猜想．
（1）猜想：____________ ________________________________．
（2）方案：
-
难度：
使用次数：148
入库时间：2011-03-21
中国2010年上海世博会的核心建筑是中国馆，它的四根核心筒支撑巨柱矗立在超大规模的地基上，钢结构从柱高约30m处居中升起，呈拱斗型，成为凝聚中国元素，象征中国精神的雕塑感造型主体——东方之冠．如果每块实心钢板的质量为3．95×l03kg．(ρ钢=7．9×103kg／m3)（g=10N/kg）
（1）本次世博会，处处体现节能减排，强调低碳．请列举两条．
（2）每块钢板的重力；每块钢板的体积．
