难度：
使用次数：82
入库时间：2011-03-19请按要求完成以下作图：
（1）如图10所示，在平面镜右方有一发光点
，
、
分别是发出的两条光线经平面镜后的反射光线，作出发光点的位置（要求保留必要的辅助线）．（2）在图11中虚线上标出通电螺线管周围磁感线的方向．
-
难度：
使用次数：178
入库时间：2011-03-19
在测定大气压的实验中，因缺少大量程的弹簧测力计，小明设计并进行了如下的实验（如图12所示）：①将蘸水的塑料挂钩吸盘按压在光滑水平的玻璃板上，挤出塑料吸盘内的空气，测出吸盘的直径为d； ②将装有适量细砂的小桶轻轻地挂在吸盘的塑料挂钩上；③用小勺轻轻地向小桶内加沙，直到塑料吸盘刚好脱离玻璃板， 用天平测出这时小桶和沙的质量为m ．请完成下列问题:
（1）吸盘脱离玻璃板时，若不计塑料挂钩的质量，空气对塑料吸盘的压力大小是：____________，测得大气压数值的表达式是：p大气压=__________________．
（2）实验中误差产生的主要原因是（写出两条即可）：_______________________________
-
难度：
使用次数：83
入库时间：2011-03-19
实验小组进行了“测定额定电压是2．５V的小灯泡功率”的实验：
（1）实验记录与计算如下表：
电压U/V
1．5
2．0
2．5
电流I/A
0．22
0．26
0．30
功率P/W
0．33
0．52
灯泡发光情况
灯丝暗红
微弱发光
正常发光
根据他们观察的现象和记录的实验数据分析，你可得出什么结论（请说出两点）：
①小灯泡的额定功率是 W；② ．
（2）他们还注意到，这个实验记录也可以用来计算小灯泡灯丝的电阻，并发现灯丝的电阻值随电压升高而增大，同学们想：导体的电阻不是与电压、电流无关吗？怎么会有这样的结论呢？请你给他们作出合理的解释： ．

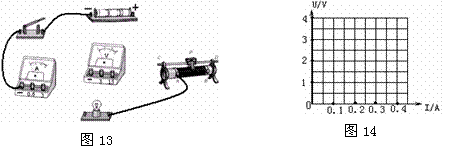

（3）①在图13中用笔画线代替导线完成该实验的电路连接；（请正确选择
电表量程）②请在坐标图14中作出小灯泡的电压和电流的关系图象．
-
难度：
使用次数：192
入库时间：2011-03-19
姗姗同学在书上看到右图15的漫画，大鱼说：因为它体积大，所以受到的浮力大；而小鱼：说因为它在深处，所以它受到的浮力大；她想验证谁说的正确，因此，她选择了器材：弹簧测力计、大小不同的铁块、大烧杯、水；她要完成实验探究这两条鱼的说法是否正确，应该如何才能做到？请你帮她设计一个实验，要求给出相应的步骤，并运用所学过的知识分析哪条鱼的说法正确．
-
难度：
使用次数：82
入库时间：2011-03-19
太阳能热水器以其安全且无污染在人们生活中得到广泛使用．小芳家太阳能热水器的效率是50%，里面装有温度为15℃、质量为100kg的水，当这个热水器接受了4.2×107J的太阳能时[c水=4.2×103J/(kg·℃)、煤的热值为3.0×107J/kg]求：
(1)这些水的温度能升高到多少？
(2)热水器所接受的这些太阳能，相当于完全燃烧多少千克煤所放出的热量？
