难度：
使用次数：338
入库时间：2011-03-13左图中画出了小磁针在通电螺线管旁静止的指向，标出通电螺线管的磁极，并在螺线管上画出导线的正确绕法。
-
难度：
使用次数：184
入库时间：2011-03-13
在右图中，Mm为空气与玻璃的界面，在图中画出光线AO的反射光线和大致的折射光线。
-
难度：
使用次数：192
入库时间：2011-03-13
如图12所示的电路，电源电压6V，电灯L1、L2的电阻均为15Ω，当开关S闭合后，两灯均正常发光。在某一时刻，电路出现故障，电流表和电压表的示数出现异常。造成该现象的电路故障有多种可能，如下表中1、2所列的故障。请分析写出可能出现的第三种由电灯引起的电路故障（其中一盏灯完好），并填上与2、3相应的电流表和电压表的大约示数。
故障序号
电路故障
电压表读数
电流表读数
1
L2灯丝烧断
6V
0A
2
L1短路
3
-
难度：
使用次数：155
入库时间：2011-03-13
在学习了固、液、气体的热胀冷缩后，小明提出了这样一个问题：“水结冰时体积会怎样变化?”同组的小刚立即做出了回答：“上一节课，不是做过固、液、气体热胀冷缩的实验吗?液体凝固后体积当然变小了．”但也有人表示反对，“不会吧!如果变小的话。为什么冰会浮在水面呢?应该是变大．”
到底谁对谁错呢?
“这好办，在小药瓶中盛满水，放到冰箱中使水完全凝固，然后看看冰面是下降了，还是上升了，不就行了吗?”小刚马上提出自己的实验方案．
“这个办法不错．”大家齐声赞同．小明立刻动手实验．把一个小容器装水后放在冰箱中让它结冰，结果发现。容器中的冰面是向上凸起来的．
小明和同学们一起对现象进行了分析，最后得出了结论．
请回答：
(1)从小明这个实验，可以得出什么结论?
(2)这种现象有什么危害?请举例说明．
(3)美国有一家工厂要制造一种特殊用途的钢铝罐，即钢罐内表面要压接一层厚度为0.25m的铝片．焊接专家、锻压专家都束手无策。后来，圣迪亚实验室的科学家解决了这一难题．他们先把薄薄的铝片装到钢罐内与内表面相贴，再往钢罐内灌满水，水中插入冷冻管，使水结冰，冷冻后铝膜就与钢罐接牢了．使铝膜与钢罐接牢的原因是 ( )
A、铝膜和钢罐之间的水把它们冻牢了 B、铝膜和钢罐之间水把它们粘牢了
C、结冰时放热使它们焊牢了 D、水结冰时膨胀产生的巨大压力使它们压牢了
-
难度：
使用次数：139
入库时间：2011-03-13
小宇同学参加了学校“研究性学习小组”，探究了“保温瓶塞跳出来的原因”和“研究磁性强弱是否与温度有关”的两个课题。他做的实验如下：

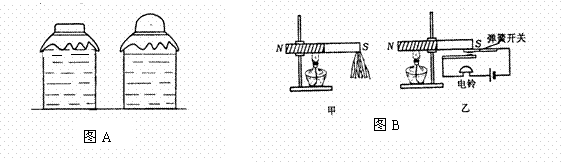

① 取两只同样的玻璃瓶，一只灌满开水，另一只不灌满。灌好后，立即在两个瓶口上用橡皮圈箍上一层橡胶薄膜。不一会儿就会发现，灌满开水的瓶口薄膜保持不动，未灌满开水的瓶口的薄膜向上凸了起来。如图A所示。
②将一条形磁铁的一端固定在铁架台上，另一端吸着一些小铁钉，用酒精灯给磁铁加热，如图B（甲）所示，经过一段时间后，当磁铁被烧红时，发现铁钉纷纷落下。
根据小宇的实验①进行分析，薄膜向上凸出来的原因：一是瓶内温度高的水 成水蒸气（填物态变化），二是瓶内气体受热膨胀，使瓶内气体压强 （填：“大于”、“小于”、“等于”）外界大气压。他又想到，第二天会出现较难拔出木塞的现象，这是因为瓶内温度降低，水蒸气 成水，瓶内气体压强低于外界大气压。
从小宇的实验②可得出的初步结论是______ _________。 根据这一结论，他大胆设计了一个温度报警器，装置如图B（乙）所示，请简述它的工作原理____ ___________________。
