难度：
使用次数：200
入库时间：2011-03-08如图11所示电路中，电源电压保持不变，R1=6Ω， R2＝12Ω，求：(1)闭合S1，断开S2，电压表示数为3V，则电源电压为多大？(2)闭合S2，断开S1，电压表示数为6V，小灯泡恰好正常发光，则小灯泡的额定功率为多大？
-
难度：
使用次数：175
入库时间：2011-03-08
如图12所示，甲杯中是热水，乙杯中是常温的凉水，我们会看到甲杯中的水“冒热气”，而乙杯中的水“不冒热气”，请你回答“冒热气”是什么物理现象？用学过的物理知识解释热水“冒热气”和凉水“不冒热气”的原因。
-
难度：
使用次数：55
入库时间：2011-03-08
某同学用电流表和电压表来研究小灯泡在不同电压下的电功率．

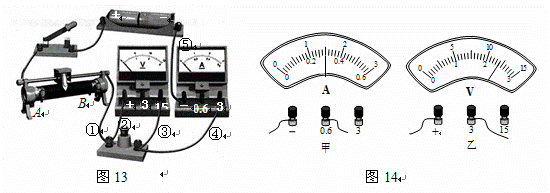

（1）他设计的实验电路如图13所示，请你先用“×”将连接错误的导线标示出来，再用笔画线帮助他改正过来。
（2）用正确的电路进行实验，在某次实验中，电流表和电压表示数分别如图14甲、乙所示，则由图知电流为 A，电压为 V，小灯泡的电功率为 W．
-
难度：
使用次数：181
入库时间：2011-03-08
小才想测量一个正方体小木块的密度，可家里没有物理实验室的哪些测量仪器，只有自己上数学课用的三角尺，但他发现厨房里有洗脸盆，于是他灵机一动，设计了一个方案来测量小木块的密度。请你帮他完成下列实验方案。
实验方案：
因为木块在水面漂浮，它受到水的浮力F浮与本身的重力G木的关系为F浮 G木（选填“大于、等于或小于”）；
只要用三角尺测出小木块的边长L和木块静止在水面时露出水面的高度h，
依F浮＝ ，G木＝ 。
可得出小木块的密度表达式：ρ木＝ 。（已知水的密度为ρ水）
-
难度：
使用次数：130
入库时间：2011-03-08
某工厂装配车间有一个阻值恒定的电阻元件，其上标有 “1*V，6W”字样，其中额定电压值不清，估计在10V～19V之间，若要正确使用这个元件，需找出它的额定电压值。现在实验室中有以下实验器材：一个蓄电池(电压约6V)，一只电流表
(量程：0～0．6A，0～3A)，一个定值电阻Ro，两个开关，导线若干。请你利用上述器材，通过实验测量，找出此元件的额定电压值。（1）猜想与假设：根据学过的欧姆定律I＝
、电功率公式P＝UI，又因为元件的阻值恒定不变，所以只要测出该元件的电阻，即可计算出它的额定电压值；
（2）设计实验：①因该元件的额定电流不超过_________A，为较准确地测量，电流表的量程应选： 。
②请在右方框中画出你设计的实验电路图．
（3）进行实验：按照你设计的电路图，补全下列实验步
骤，并写出实验中需要测量的物理量(用字母表示)．
a．连接电路．
b． .
c. .
d．断开电路，整理器材。
（4）分析与论证：用测得的物理量和已知物理量表示计算元件额定电压的公式为：U额＝___________________________
