入库时间：2011-03-06图15是某种物质熔化时温度随时间变化的图像，请你根据图像回答下列问题：（2分）
（1）这种物质从开始熔化到熔化完毕共用了______min.
（2）在CD这一段，该物质处于 ________ 态（填：“固”“液”或“气”）。
-
难度：
使用次数：388
入库时间：2011-03-06

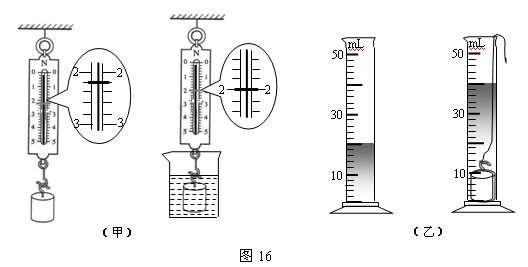

小明为了验证阿基米德原理，做了如下实验。他用弹簧测力计测量金属块浸没在水中受到的浮力，如图16甲所示，利用量筒测出金属块排开水的体积，如图16乙所示。金属块在水中受到的浮力为 ________ N，金属块排开水的体积为 _______ cm3，金属块排开的水重为________N，从这个实验可知，金属块在水中受到的浮力 _______金属块排开水受到的重力（填：“大于”“小于”或“等于”）。（4分）
-
难度：
使用次数：105
入库时间：2011-03-06
小刚同学为了探究小灯泡消耗的电功率与电阻的关系，做了如图17所示的实验，图中灯泡L1的电阻为R1，灯泡L2的电阻为R2且R1>R2，小刚闭合开关后，发现灯泡L2比L1亮，因此小刚认为，灯泡电阻越小，小灯泡消耗的电功率越大，请你利用图16所示的器材，设计一个实验证明小刚的结论是错误的。
（1）在右侧虚线框中画出实验电路图；
（2）根据实验现象简要说明小刚的结论是错误的。
-
难度：
使用次数：123
入库时间：2011-03-06
为了测量电阻Rx的电阻值，小明选择了一块已经调好的电流表，一个电阻值已知的定值电阻R0，一个符合要求的电源，以及两个开关S1和S2.他首先根据电路图连接好了如图18所示的电路，但是没有连接完整。请你补充一条线，将电路连接完整。连接好电路后，进行下面的操作，请帮助小明完成这个实验。
（1）闭合开关S1和S2，读出电流表示数为I1；
（2）__________________，读出电流表示数为I2；
（3）用R0、I1和I2表达写出电阻RX的表达式为：RX＝ ________。（3分）
-
难度：
使用次数：132
入库时间：2011-03-06
为了研究并联电路中电流关系，小红设计了如图19所示的实验电路，其中R1和R2是电阻箱，电流表A测量的电流I，电流表A1测量的电流为I1，电流表A2测量的电流为I2，小红通过实验记录的数据如表1所示。（2分）
请根据表中实验数据，归纳出I2与I1的关系： 。
I1/A
0.1
0.3
0.4
0.6
0.7
0.8
I2/A
1.1
0.9
0.8
0.6
0.5
0.4
