难度：
使用次数：100
入库时间：2011-03-04如图13（a）所示的电路中，电源电压为12伏恒定不变，电阻R1的阻值为20欧，滑动变阻器R2上标有“50Ω 1A”字样，当电键S闭合时，电流表A的示数为0.2安。求：
（1）电压表V的示数。
（2）滑动变阻器R2连入电路的阻值。
（3）当各电表选择了合适的量程后，闭合电键S，移动滑动变阻器的滑片P到某一位置时，电压表V的示数如图13（b）所示，求此时电路消耗的总功率。
-
难度：
使用次数：342
入库时间：2011-03-04
．重力为2牛、底面积为1×10-2米2，高为0.13米的薄壁圆柱形容器内装有重力为11.76牛的水，现将它放在水平地面上。求：
（1）水对容器底部的压强。
（2）容器中水的深度。
（3）现将一个质量为540克的铝块浸没水中后，容器对水平地面的压力。
（其中ρ铝=2.7×103千克/米3）
-
难度：
使用次数：187
入库时间：2011-03-04

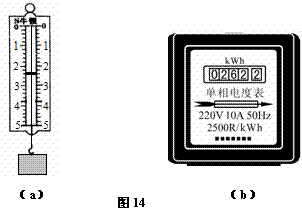

在“验证阿基米德原理”的实验中用到弹簧测力计，如图14（a）所示，弹簧测力计的量程是_________，此时弹簧测力计的示数是_______。如图14（b）所示的是家用电能表，它的用途是_________，功率容量值是__________。
-
难度：
使用次数：135
入库时间：2011-03-04
在“测定牛奶的密度”的实验中，小李设计的实验报告（部分）如下，请填写空格处的内容。
-
难度：
使用次数：119
入库时间：2011-03-04
某同学在“用电压表、电流表测电阻”的实验中，所用器材如图15所示，其中滑动变阻器的铭牌上标有“20Ω 1A”字样，电源电压恒为3伏不变。
（1）图中尚有两根导线没有连接，请用笔画线代替导线完成连接。________
（2）闭合电键前，图中的滑动变阻器的滑片P应置于变阻器的___ ____端。
（3）闭合电键后发现，无论怎样移动滑动变阻器的滑片，只有一个电表示数发生变化。若电路中除待测电阻Rx和滑动变阻器R外，其余元件均完好，且电路各处接触均良好。则故障原因可能是__________ __________。
（4）该同学排除故障后继续实验，并四次测得电压和电流的值，通过计算得到电阻值分别为：10.0欧，9.8欧，15.0欧，9.9欧，则待测电阻Rx的阻值是____ ____。
