难度：
使用次数：171

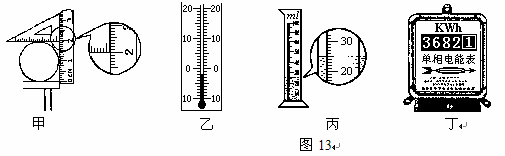

入库时间：2011-03-03物理学是一门以实验为基础的学科，实验中仪器的读数是必不可的。请你将图13中四种仪器测量的读数，填写在表格中。
图序
甲图
乙图
丙图
丁图
读数
-
难度：
使用次数：118
入库时间：2011-03-03
某同学使用天平称量前，调节托盘天平横梁时出现图14所示的情况，他应__________；如果在称量过程中出现如图14所示的情况，他应_________________________________。
-
难度：
使用次数：178
入库时间：2011-03-03
运用控制变量法，小蕾把两段电阻不同的金属丝A、B（RA＜RB）串联后，分别放在两瓶等量的煤油中通电一定时间（如图15所示），控制电流一定时，探究“电流通过导体产生的热与_____________的关系”。通电后，温度计的示数升高，这种现象是由电流的_______效应引起的。这时煤油的内能______（填“增加”、“减小”或“不变”）。其中，_______瓶的煤油的温度升高得更快。
-
难度：
使用次数：84
入库时间：2011-03-03

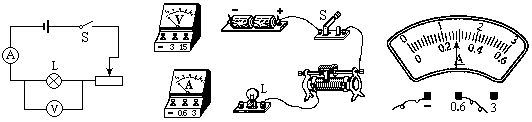

在“测定小灯泡的功率”的实验中，小明同学设计的电路如图16所示，他选用的小灯泡的额定电压为2.5V，电阻约为8Ω，电源为两节干电池。
(1)请用笔画线代替导线，按照图A所示的电路图，将图B中的实物电路连接完整（导线不得交叉）。(2)正确连好电路后，闭后开关前应把滑动变阻器滑片的位置调到_______（填写“最左边”或“最右边”）。
(3)如果连好电路后，闭合开关S，小明发现灯泡不发光，电流表的示数为零，电压表的示数约为3V，则产生故障的原因可能是 （ ）
A．小灯泡短路 B．小灯泡的灯丝断了
C．小灯泡的灯座接触不良 D．电压表的正、负接线柱接反
(4)排除故障后，调节滑动变阻器使小灯泡在额定电压下正常发光时，电流表的指针位置如图C所示，则小灯泡的额定功率为__________W。
-
难度：
使用次数：331
入库时间：2011-03-03

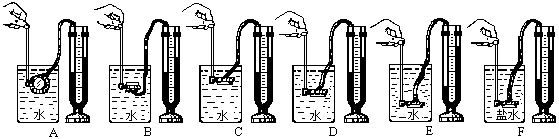

在“探究液体的压强”的实验中，进行了如图17中各图所示的操作。
⑴为了顺利地完成该实验，除了图中画出的各种器材外，还需要用到______。
⑵比较图中代号为_________的三个图，可以得到的结论是：在同一深度，液体向各个方向的压强相等。
⑶比较代号为___________的两个图，可以知道：在深度相同的情况下，不同液体的压强还跟它的密度有关；液体的密度越大，压强越___________。
⑷比较代号为___________的两个图，可以知道：液体的压强随深度的增加而增大。
