难度：
使用次数：1693
入库时间：2011-03-03
根据图甲所示的电路图，用笔画线代替导线，连接图乙所示的实物电路 (要求导线不能交叉)。 -
难度：
使用次数：188
入库时间：2011-03-03
在探究海波和石蜡熔化规律时，两个实验小组分别选择了图甲和图乙所示的实验装置进行实验。
（1）实验装置 好，这是因为 。
（2）试管中的固体颗粒大一点好还是小一点好？ 。
（3）实验记录的数据表如下：
时间/min
0
1
2
3
4
5
6
7
8
9
10
11
12
海波的
温度/℃
40
42
44
46
48
48
48
48
48
48
50
53
56
石蜡的
温度/℃
40
41
42
44
46
47
48
49
51
52
54
56
59
分析实验数据可知：海波和石蜡这两种物质中，属于晶体的是 ，从开始加热经过2min，该晶体处于 态（固/液）。该晶体的熔点是 ℃，海波在熔化过程中要 热量，熔化过程经历了 分钟。
-
难度：
使用次数：961
入库时间：2011-03-03

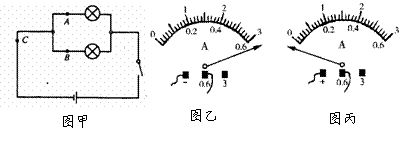

在探究并联电路中的电流关系时，小明和小丽都按图甲所示电路做实验
（1）小明闭合开关发现，发现指针偏转如图乙，产生这种情况的原因是
。调整后，小明记录的数据如表一所示。
（2）小丽闭合开关发现指针偏转如图丙所示，产生这种情况的原因是
。调整后，小丽记录的数据如表二所示。
表一：小明记录的数据
表二：小丽记录的数据
1
2
3
IA/A
0．16
0．20
0．24
IB/A
0．16
0．20
0．24
IC/A
0．32
0．40
0．48
实验第次
1
2
3
IA/A
0．1
0．4
0．8
IB/A
0．2
0．2
0．2
IC/A
0．3
0．6
1．0

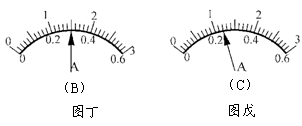

（3）如果将两只电流表分别接在B和C处，当开关S闭合后，电流表的指针偏转分别如图丁、戊所示，则C电流表的读数应为 。
（4）通过对他们的实验数据分析，可以得出结论 。
（5）小明在实验中，是靠只改变 而得到实验数据的：他根据实验数据得出“并联电路各支路的电流一定相等”，你觉得对吗？（对/不对） 。
（6）小丽在实验中，是靠只改变 而得到实验数据的：
（7）他们测量三次的目的是 。
-
难度：
使用次数：804
入库时间：2011-03-03
在“探究凸透镜成像规律”的实验中，各组使用相同的焦距的凸透镜进行实验。
（1）实验时，首先调节蜡烛、凸透镜和光屏的高度，使它们的中心大致在同一高度上，其目的是 。
（2）小明所在的小组实验操作规范，测量准确，该小组实验记录如下表：
实验序号
物距u/cm
像距v/cm
像的性质
1
12．00
24．00
倒立，放大，实像
2
16．00
16．00
倒立，等大，实像
3
20．00
13．33
倒立，a ● b ●
请你根据上表信息，求出凸透镜的焦距f = cm
（3）表格中有几项内容漏写了，请你帮助填补：a ；b 。
（4）在距离透镜6cm的位置时，小明发现无论怎样移动光屏，光屏上始终得不到像。为了观察到这时所成的像，应该取走光屏，眼睛和蜡烛应该在凸透镜的 （同/异）侧，此时通过凸透镜看到蜡烛的 （倒立/正立）放大的虚像。
（5）如把蜡烛放在该凸透镜的焦点上，凸透镜固定不动，将光屏向远离凸透镜的方向移动的过程中，在光屏上可以观察到： 。

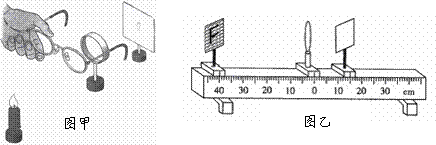

（6）小明将远视眼镜放在烛焰和凸透镜之间，移动光屏的位置，直至光屏上出现烛焰清晰的像。取走眼镜，屏上的像变模糊了，此时要使屏上的像变清晰，应向
(凸透镜/远离凸透镜/竖直向下)方向移动光屏。
（7）小丽用9个红色的发光二极管按“F”字样镶嵌排列在白色方格板上替代蜡烛作为光源，实验装置如图乙所示，光源“F”放在12cm处，方格从右向左看如图乙、丙所示，凸透镜固定在光具座零刻度线上。如果用遮光罩将“F”字样的上半部分挡住，则从右向左看，光屏上所成的像是 （填序号）。如果将凸透镜的上半部分罩住，则从左向右看光屏上所成的像是 （填序号 ）
